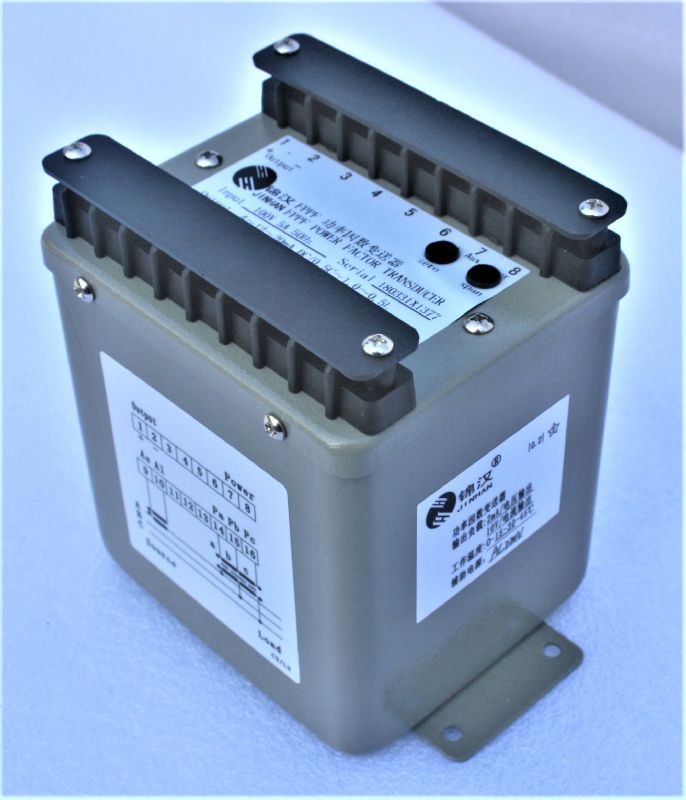

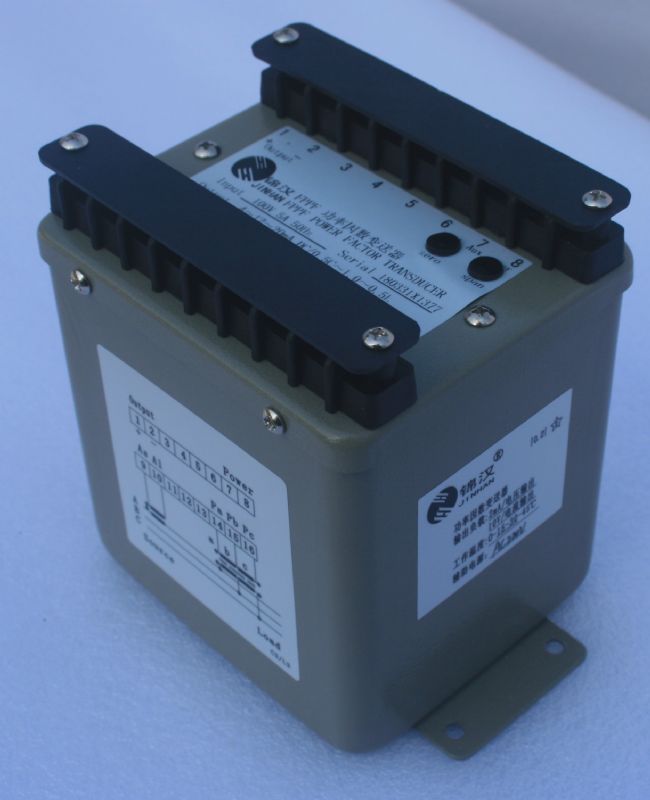

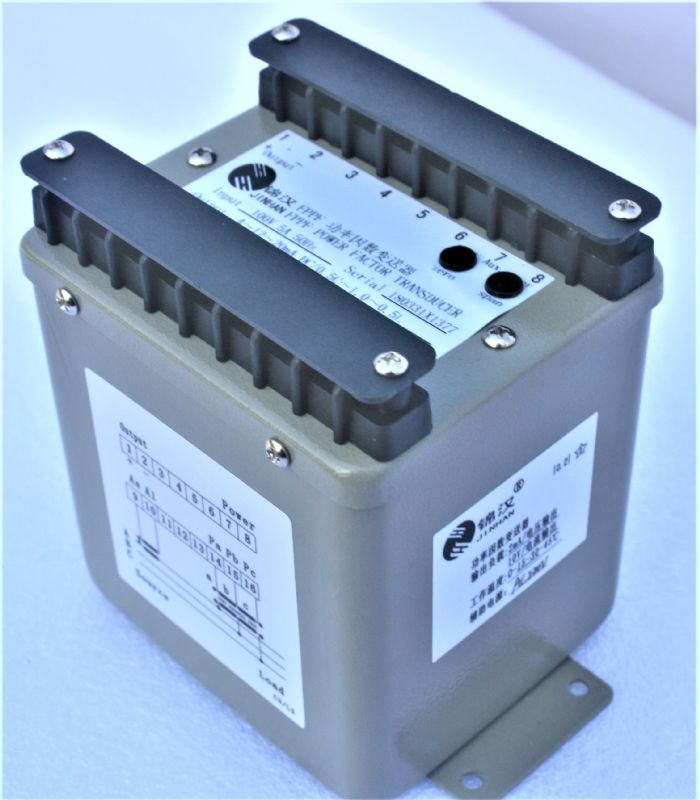

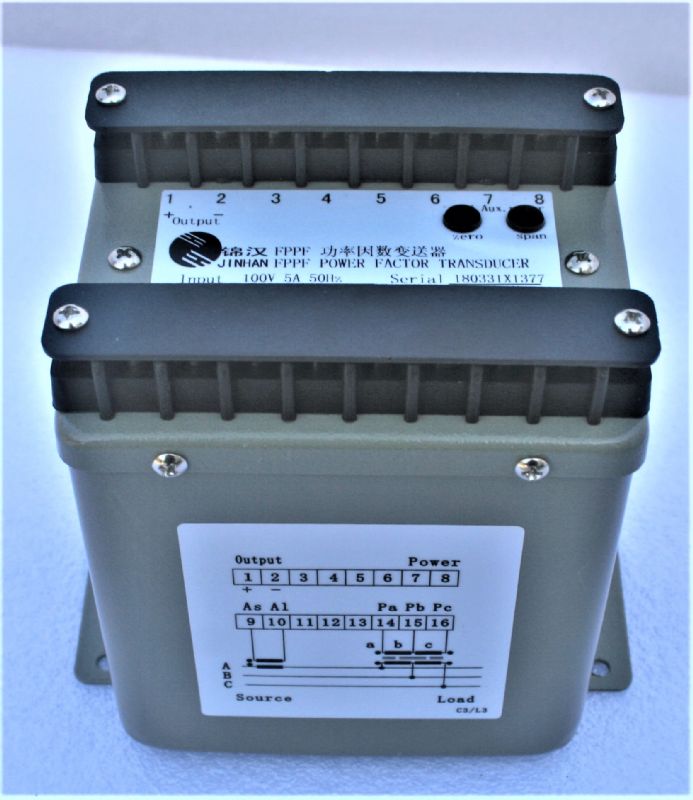

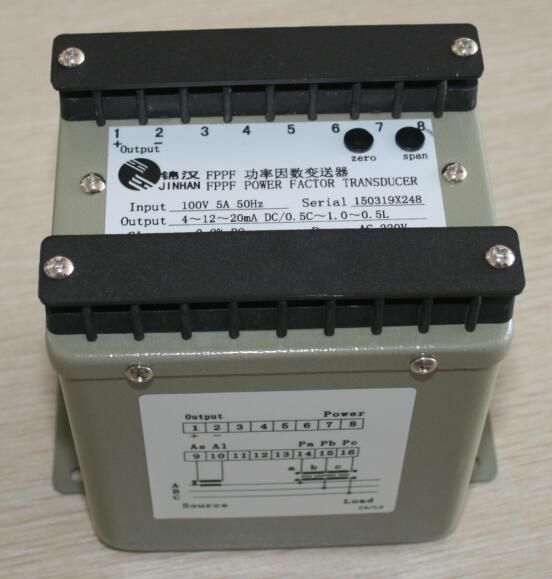

FPPF功率因数变送器

FP 系列电量变送器

产品简介

FPPF型功率因数变送器可将同一负载的交流电流和电压之间的功率因数,转换成 按线性比例输出的直流电流或电压。配以相应的指示仪表或装置,可供电力系统或其它工业部门使用。 该变送器适用于单相线路,三相三线、三相四线平衡线路,对于不同线路,仅改 变接线方式,即可用同一变送器测量线路功率因数。

在线客服:
分享到:

FP型电量变送器通用技术条件

引用标准及规则:   GB/T 13850-1998

准确度等级:  :   0.2

稳定度:      :   符合 GB/T 13850-1998

工作温度:    :   I组  10  35℃

                  Ⅱ组  0 - 45℃

                  Ⅲ组 10- 55℃

相对湿度      :   ≤95%

响应时间      :   <400ms

输出纹波峰值  :   <0.4%

工作频率      :   标称频率    ±10%

输出负载:恒定电流输出 额10V压降 最大15V压降

       恒定电压输出额定 2mA 最大 5mA输出

输出负载影响  :   <0.04% (额定负载范围内)

辅助电源 :额定电压  80%-120%额定频率 90%-110%

输入负载      : 电流回路  <0.2VA

                电压回路  <0.1VA

输入过载范围:电流3倍连续10倍30秒;

50倍1秒  80倍0.5秒

             电压 最大2倍连续

绝缘强度: 符合 GB/T 13850-1998

冲击试验: ANSI  C37.90a/1973  DIN IEC 255-4

                  (5KV 1.2/50us脉冲电压)

电涌试验: IEC 255-4(2.5KV-0.25ms/1MHz)

校正幅度: 满度最小±3%,零点最小±1%

磁场影响: 100安匝25厘米中心变化<0.025%

贮藏条件:温度 40 - 70℃  相对湿度 20  99% 无凝露

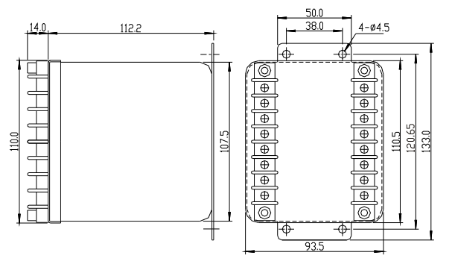

外形尺寸图:

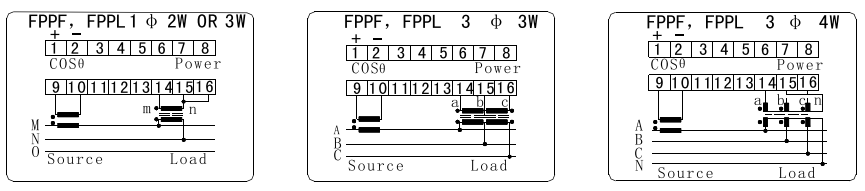

接线图:

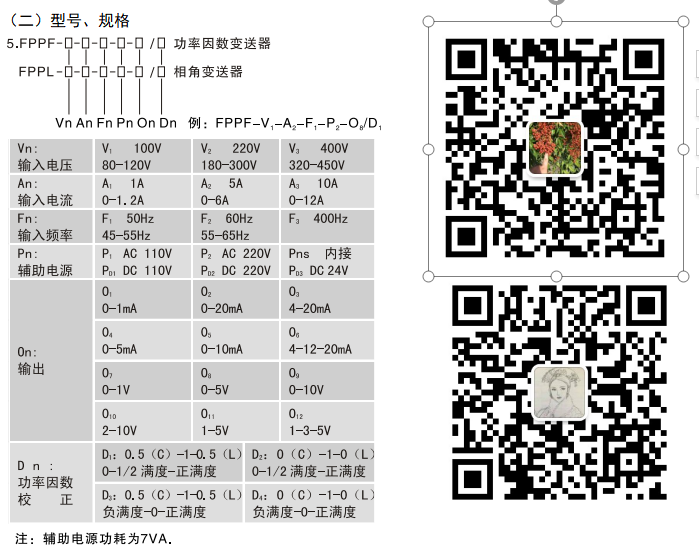

(三)订货须知

签定订货合同时应详细写明所需要的型号、规格,对所选择的型号、规格按下列格式要求瘵代号填入,特殊规格文字说明。

1: FPPF-V1-A2-F1-P2-O8/D1

  功率因数变送器

      入:100A  5A  50Hz

  辅助电源:AC 220V

      出:0-5V/0.5(C)-1-0.5(L)

 2: FPPF-V1-A2-F2-P1-O1/D4

   功率因数变送器

       入:100V  5A  60Hz

   辅助电源:AC 110V

       出:-1mA – 0 - +1mA/ 0(C) – 1 - 0(L)
