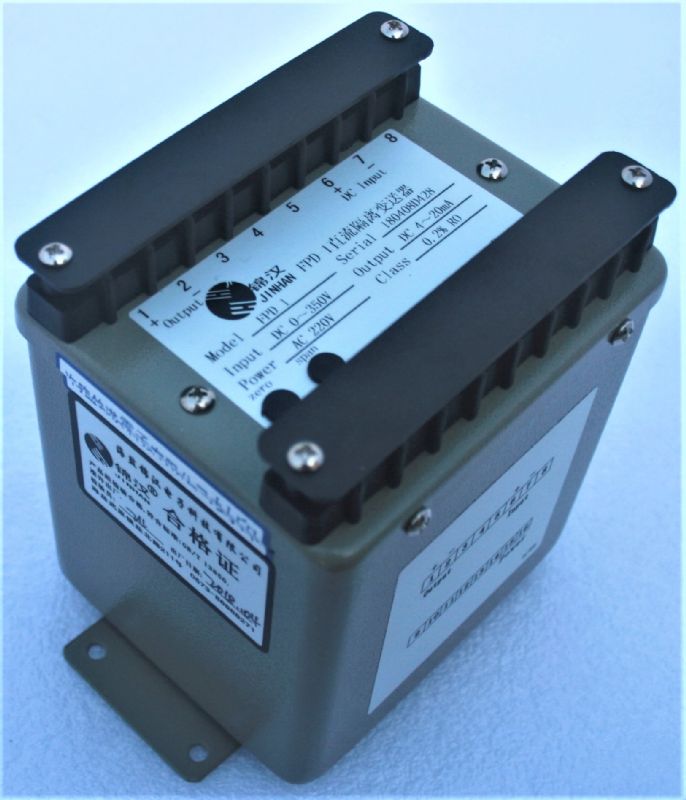

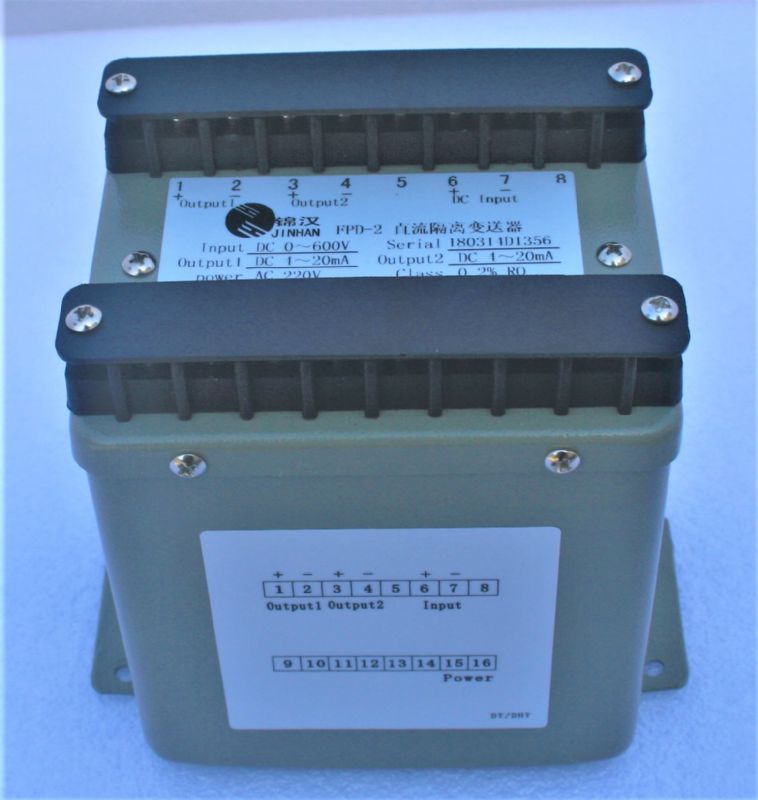

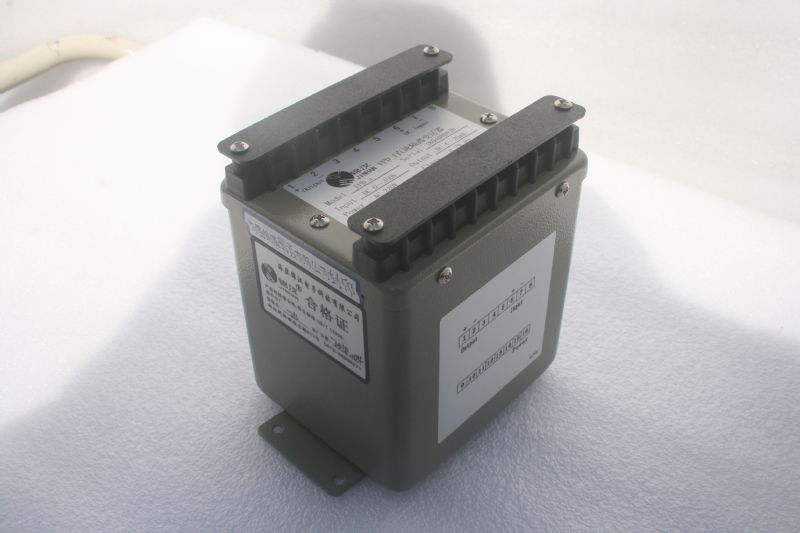

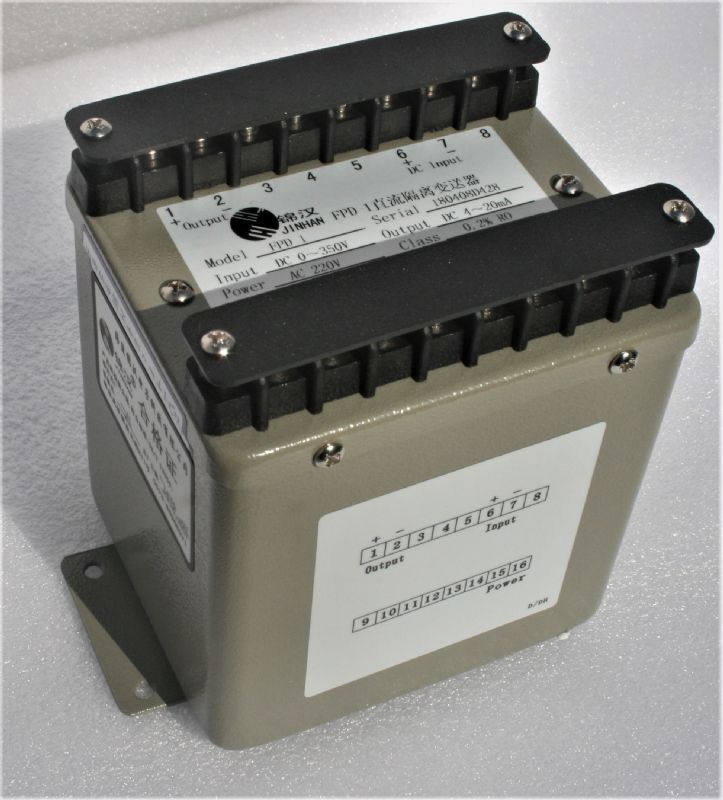

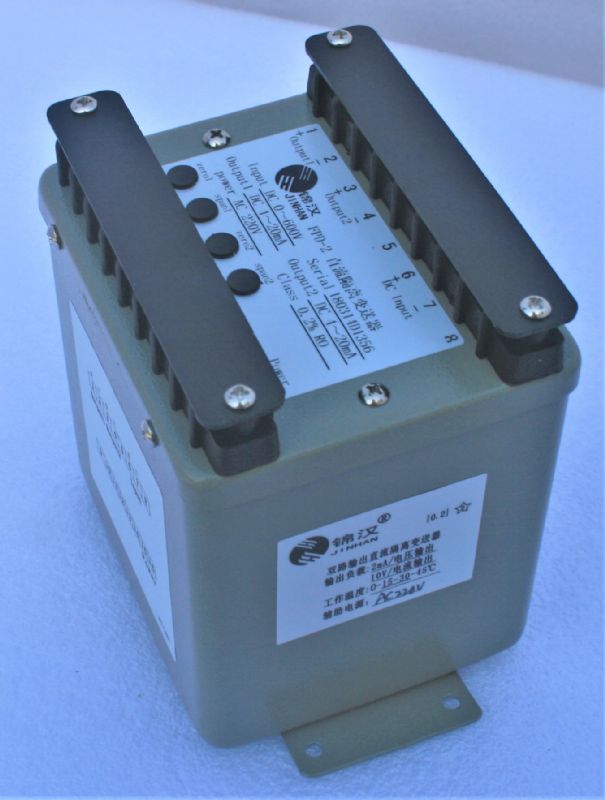

FPD-1型单路输出直流隔离变送器 FPD-2型双路输出直流隔离变送器

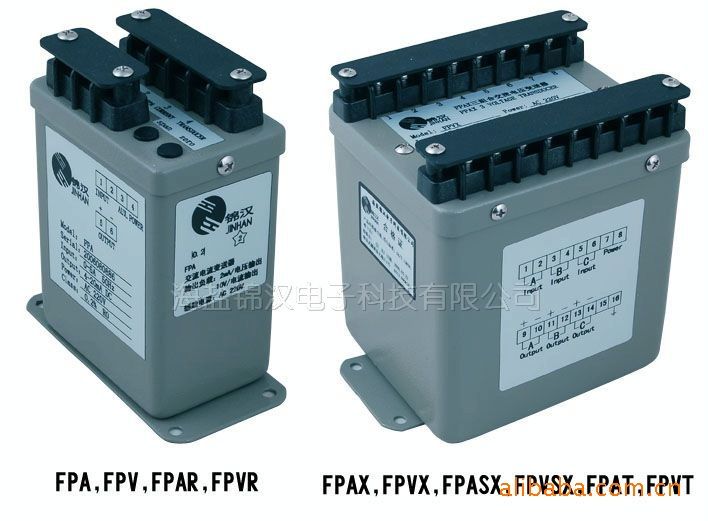

FP 系列电量变送器

产品简介

FPD系列直流隔离变送器是一种将直流电压或电流信号按线性比例转换成互相电气隔离的不同直流电压或电流信号的仪器。可用于发电机转子电压和电流的测量,并可广泛用于其它各种场合。

在线客服:
分享到:

技术条件:

     输入阻抗:电压方式>1MΩ  电流方式<1V/额定电流最大值(mA)

      输入保护:对电涌、电磁、射频的完全保护

      输出保护:短路/开路保护   对电涌、电磁、射频的完全保护

          离:输入/输出隔离 DC 1800V    输出/输出隔离 DC 600V

      绝缘强度:AC 1.5KV/1min 于电源/输入或输出之间

      冲击试验:ANSI C37.9a/1974,IEEE 5876/1983,IEC 255-4

                         6KV(1.2×50us),3KV(8×20us)──仅对电流输入

      电涌试验:IEEE 587/1983 (3KV – 0.5us/100kHz)

                        IEC 255-4(2.5KV – 0.25ms/1MHz)

      校准幅度:满度、零点最小可调整满度的 ±15%

      磁场影响:<0.04% 在400A-T/m的中心

      储存条件:温度 –40°- +70℃      相对湿度 20-99% 无凝露

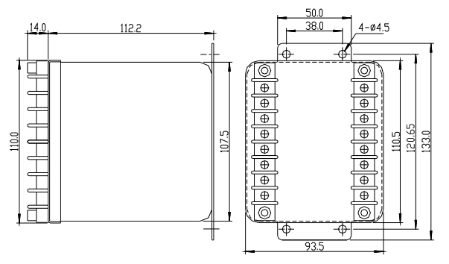

外形尺寸图:

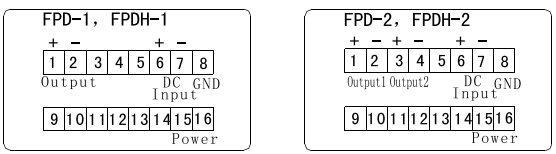

(五)、接线图:


型号规格:

FPD-1:Single output DC isolation transducer

FPD-2:Dual output DC isolation transducer

FPDH-1:Single output DC high voltage isolation transducer

FPDH-1: Dual output DC high voltage isolation transduce

(三)订货须知

签定订货合同时应详细写明所需要的型号、规格,对所选择的型号、规格按下列格式要求瘵代号填入,特殊规格文字说明。

1: FPD-1-A1-P2-O8

        FPD-1 型单路输出直流隔离变送器

            入:0-1mA

        辅助电源:AC 220V

            出:0-5V
