X系列数显电测表
产品简介
X系列智能数显仪表,主要是电网中对电流、电压、功率、频率、功率因数等电参量的测量和显示,具有显示直观、精度高、稳定性好、抗震动等优点,交流真有效值测量;可用于谐波严重畸变的场所,变比键盘可设,一表多测。
1.概述
X系列智能数显仪表,主要是电网中对电流、电压、功率、频率、功率因数等电参量的测量和显示,具有显示直观、精度高、稳定性好、抗震动等优点,交流真有效值测量;可用于谐波严重畸变的场所,变比键盘可设,一表多测。

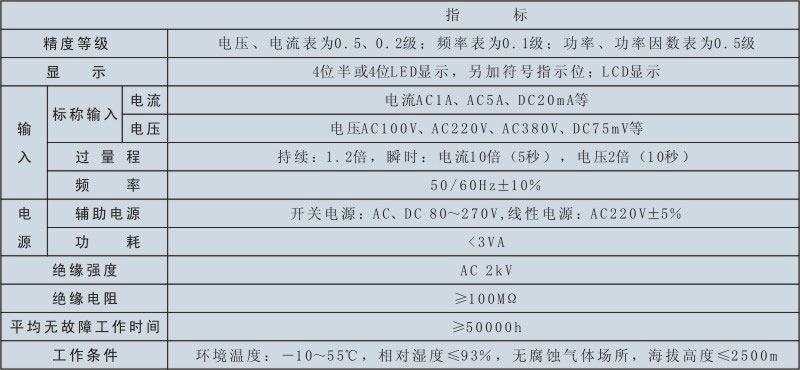

2.技术参数:
1.选型规范:
产品名称 | 产品型号 | 相数 | □-输入方式 | ■-外形代号 | ||||||||||
4-交流 | 5-直流 | 1 | 2 | 3 | 4 | 5 | 9 | A | B | C | D | |||
电流表 | CD19□I-■X1 | 单 | ● | ● | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
CD19□I-■X1N | 单 | ● | ● |
|
|
|
|
|
|
|
|
| √ | |
CD19□I-■X2 CD19£I-■X3 | 单 | ● ● | ● ● | √ √ | √ √ | √
|
|
| √
|
|
| √
|
| |
CD19□I-■X4 | 三 | ● | ● |
| √ | √ |
|
|
| √ |
|
| √ | |
CD195I-■X8 | 单 |
| ● | √ | √ |
|
|
|
|
|
|
|
| |
电压表 | CD19□U-■X1 | 单 | ● | ● | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
CD190U-■X1N | 单 | ● | ● |
|
|
|
|
|
|
|
|
| √ | |
CD19□U-■X2 CD19□U-■X3 | 单 | ● ● | ● ● | √ √ | √ √ | √
|
|
| √ √ | √
|
| √ |
| |
CD19□U-■X4 | 三 | ● | ● |
| √ | √ |
|
| √ | √ |
| √ | √ | |
CD195U-■X8 | 单 |
| ● | √ | √ |
|
|
|
|
|
|
|
| |
有功功率 | CD194P-■X1 | 三 | ● |
| √ | √ | √ | √ | √ | √ | √注 | √ | √ |
|
CD194P-■X2 CD194P-■X8 |
| ● ● |
| √ √ | √ √ | √
|
|
|
| √
|
| √
|
| |
无功功率 | CD194Q-■X1 | 三 | ● |
| √ | √ | √ | √ | √ | √ | √注 | √ |
|
|
CD194Q-■X2 | 三 | ● |
| √ | √ | √ |
|
| √ | √ |
| √ |
| |
CD194Q-■X8 | 三 | ● |
| √ | √ |
|
|
|
|
|
|
|
| |
频率 功率因数 | CD194F-■X1 | 单 | ● |
| √ | √ | √ | √ | √ | √ | √注 | √ | √ |
|
CD194F-■X2 CD194H-■X1 | 单 单、三 | ● ● |
| √ √ | √ √ |
√ |
√ |
√ |
√ |
√注 |
√ |
√ |
| |
功率因数 | CD194D-■X1 | 单、三 | ● |
| √ | √ | √ | √ | √ |
| √注 | √ | √ |
|
组合表 | CD194U - 2X7 | 双排数显,上排显示电压、下排显示频率 | ||||||||||||
CD194U - 9XB | 双排数显加双光柱显示三路电压 |

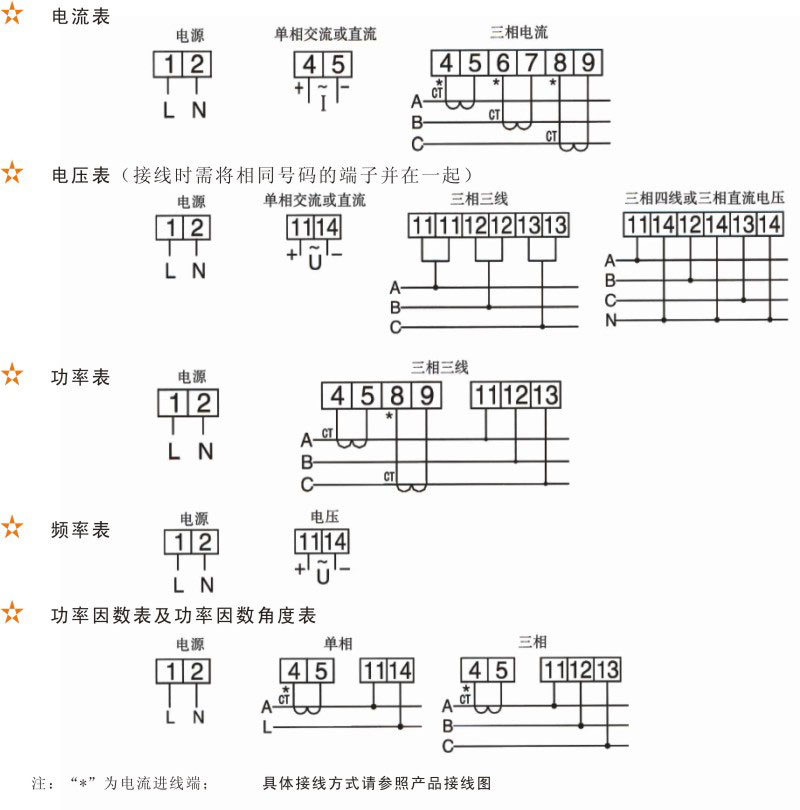

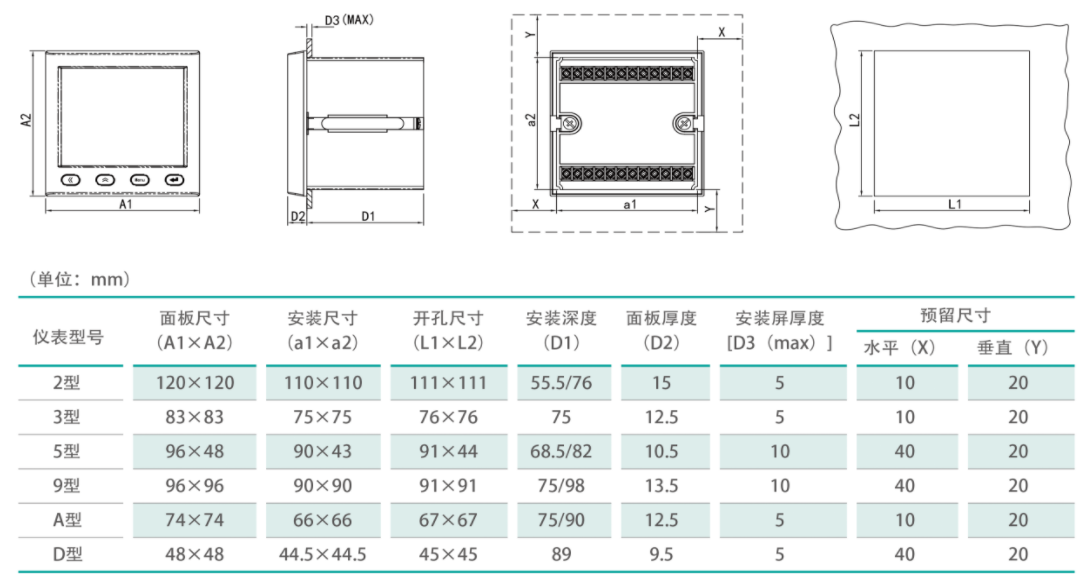

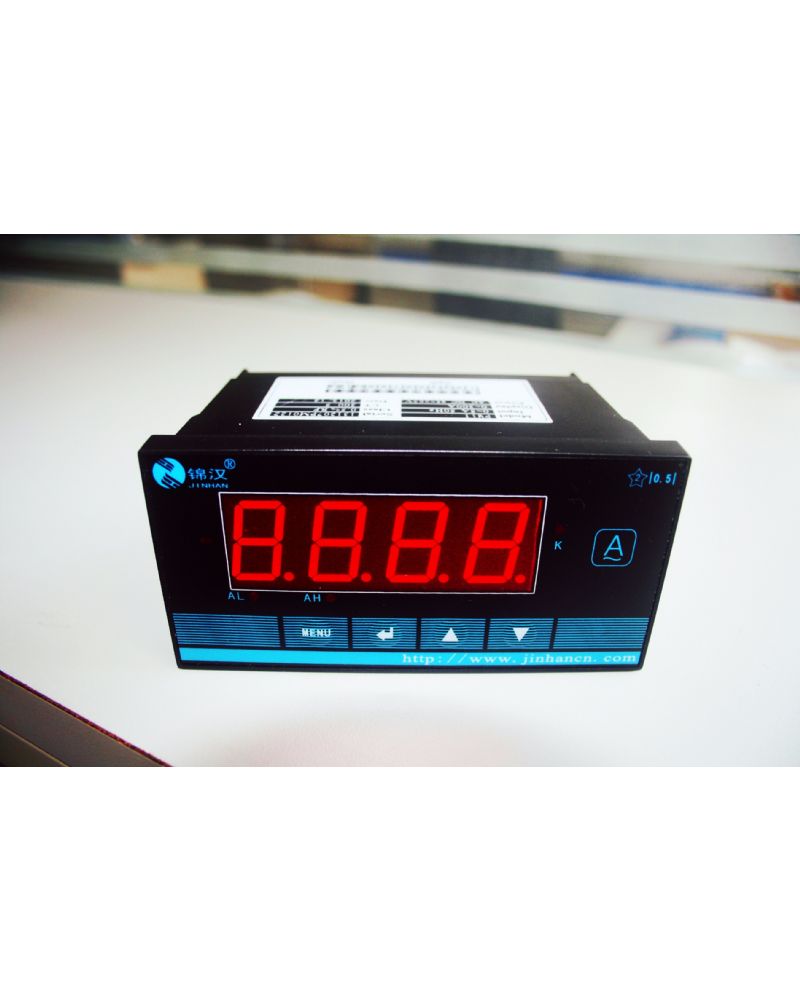

3.1单相电流表:
型号 | 名称 | 可以替代型号 |

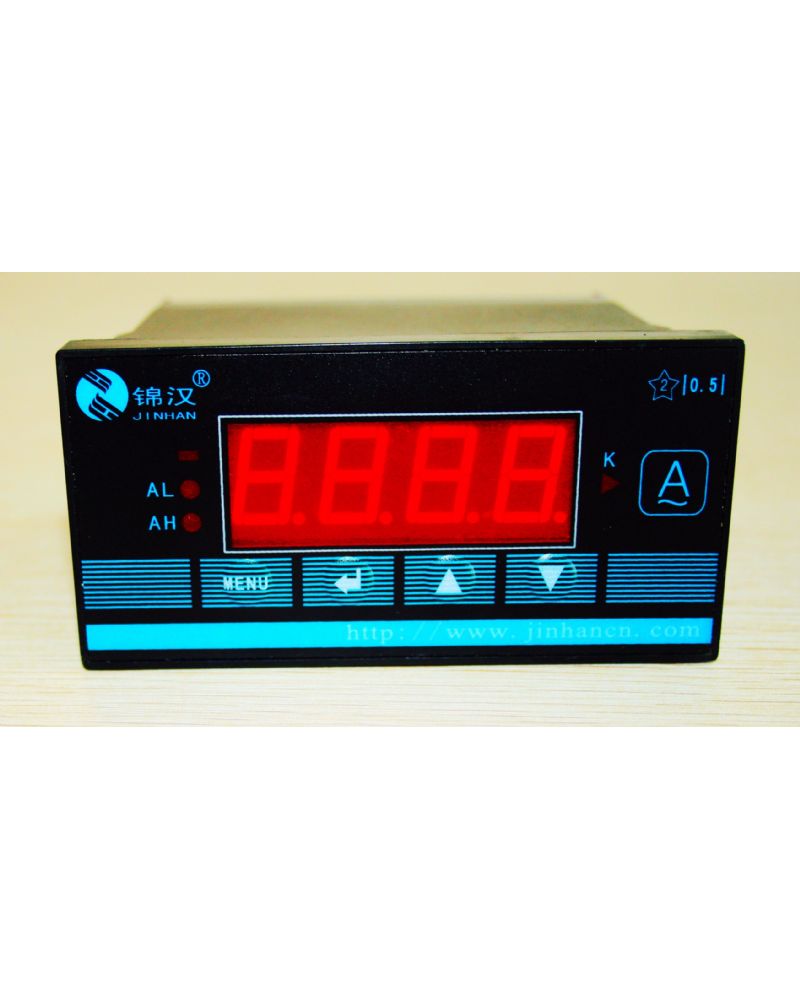

CD194I-5X1 | 48*96单相交流电流表 | PA194I-5X1 |

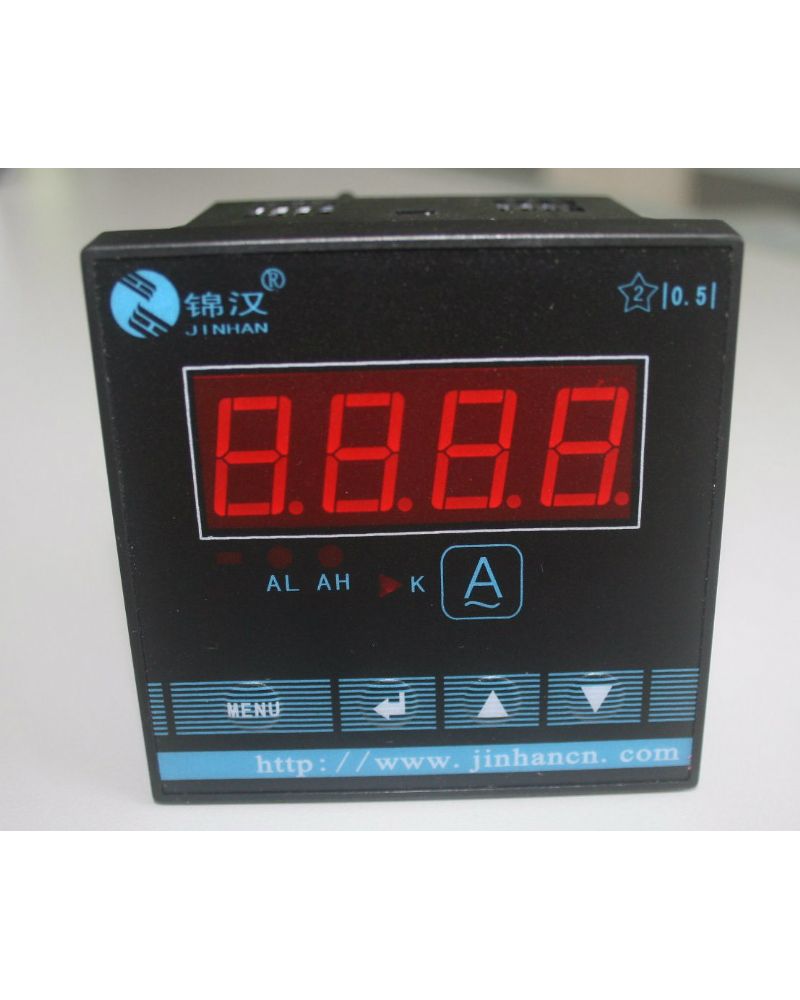

CD194I-9X1 | 96*96单相交流电流表 | PA194I-9X1 |
CD194I-3X1 | 80*80单相交流电流表 | PA194I-3X1 |
CD194I-DX1 | 48*48单相交流电流表 | PA194I-DX1 |
3.2单相电压表
型号 | 名称 | 可以替代型号 |
CD194U-5X1 | 48*96单相交流电压表 | PZ194U-5X1 |
CD194U-9X1 | 96*96单相交流电压表 | PZ194U-9X1 |
CD194U-3X1 | 80*80单相交流电压表 | PZ194U-3X1 |
CD194U-DX1 | 48*48单相交流电压表 | PZ194U-DX1 |
3.3 三相电流表
型号 | 名称 | 可以替代型号 |

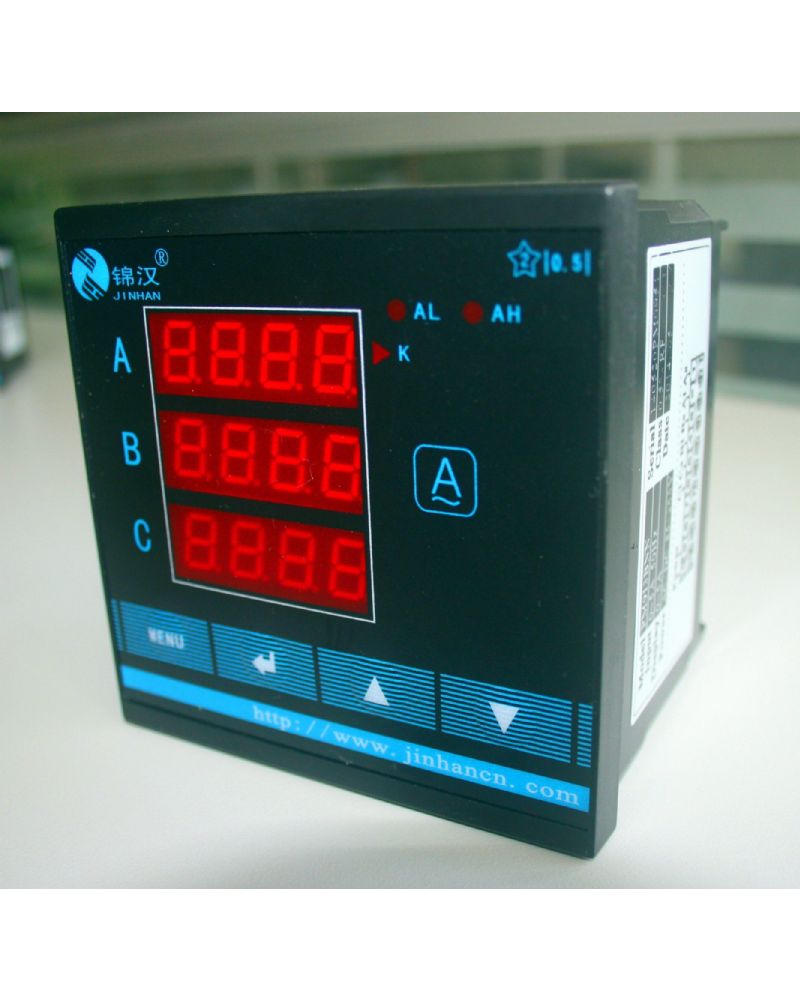

CD194I-2X4 | 120*120三相交流电流表 | PA194I-2X4 |
CD194I-9X4 | 96*96三相交流电流表 | PA194I-9X4 |
CD194I-3X4 | 80*80三相交流电流表 | PA194I-3X4 |
CD194I-AX4 | 48*48三相交流电流表 | PA194I-AX4 |

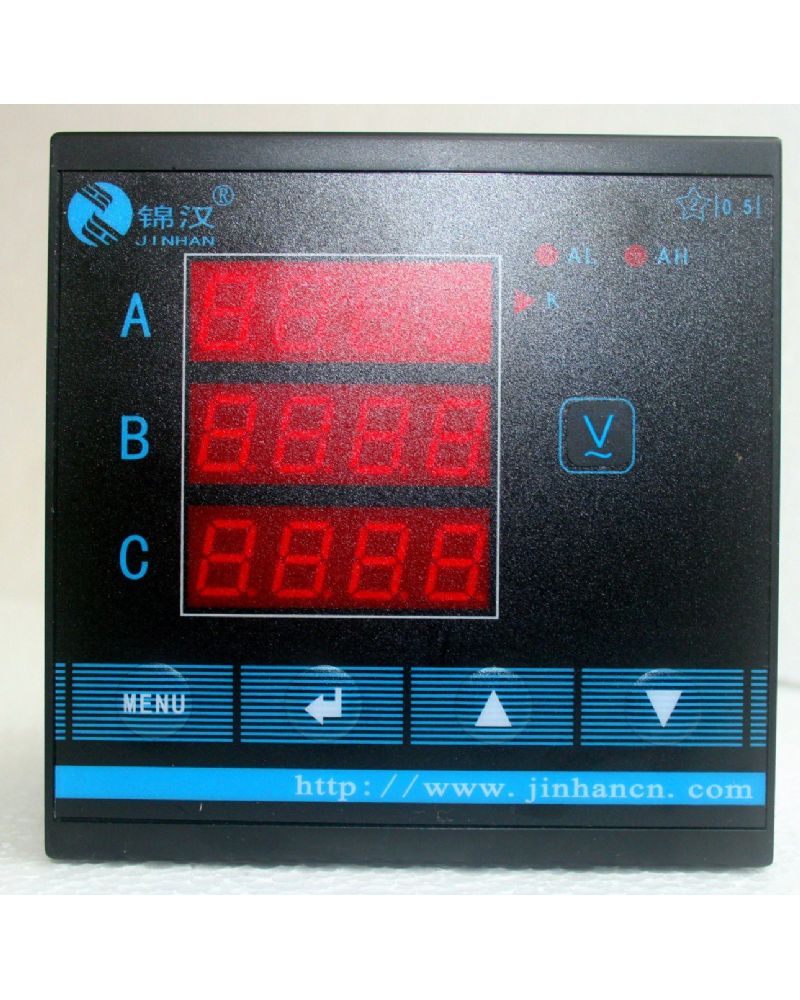

3.4 三相电压表:
型号 | 名称 | 可以替代型号 |

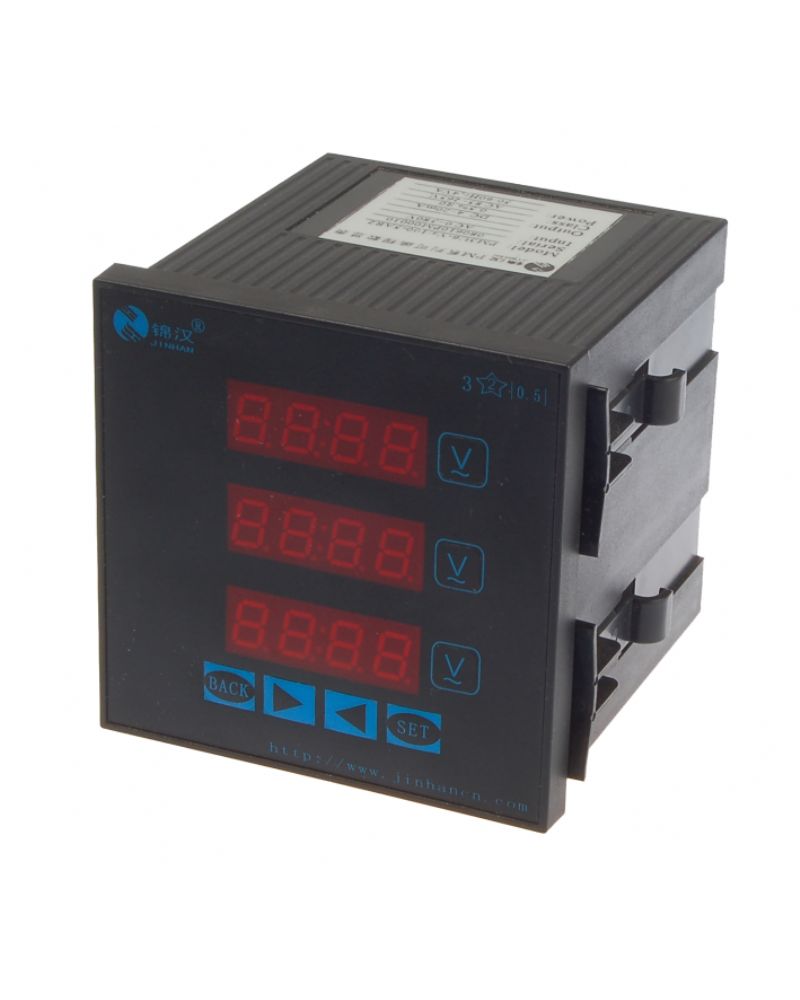

CD194U-2X4 | 120*120三相交流电压表 | PZ194U-2X4 |
CD194U-9X4 | 96*96三相交流电压表 | PZ194U-9X4 |
CD194U-3X4 | 80*80三相交流电压表 | PZ194U-3X4 |
CD194U-AX4 | 48*48三相交流电压表 | PZ194U-AX4 |

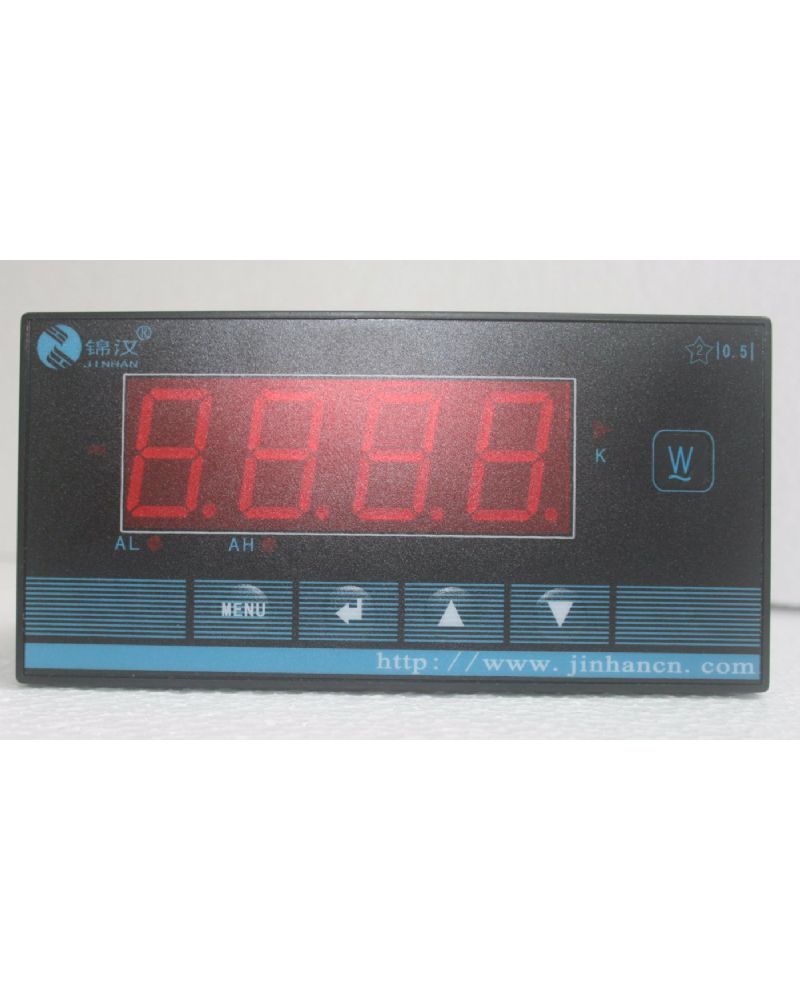

3.5功率表:
型号 | 名称 | 可以替代型号 |
CD194P-5X1 | 48*96三相交流有功表 | PS194P-5X1 |
CD194P-9X1 | 96*96三相交流有功表 | PS194P-9X1 |

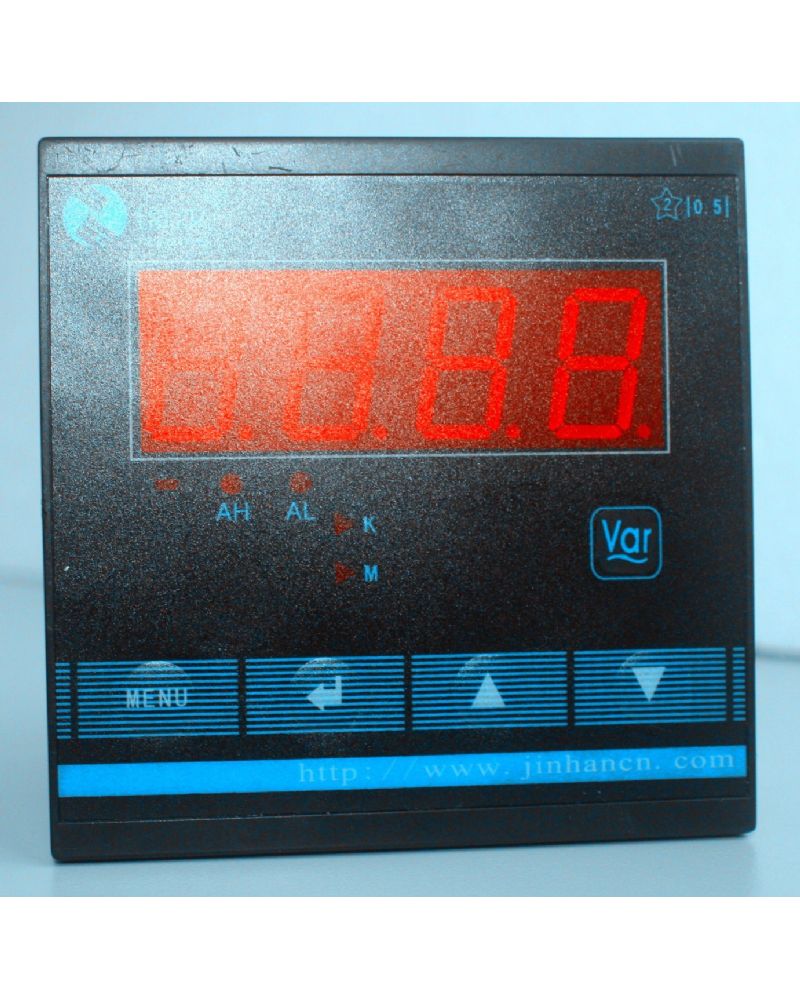

CD194Q-3X1 | 80*80三相交流无功表 | PS194Q-3X1 |
CD194Q-2X1 | 48*48三相交流无功表 | PS194Q-DX1 |
3.6 功率因数表以及频率表:
型号 | 名称 | 可以替代型号 |
CD194F-5X1 | 48*96交流频率表 | PD194F-5X1 |
CD194F-9X1 | 96*96交流频率表 | PD194F-9X1 |
CD194H-3X1 | 80*80功率因数表 | PD194H-3X1 |
CD194H-4X1 | 120*60功率因数表 | PD194H-4X1 |
