S3-RHD 型无功电能变送器

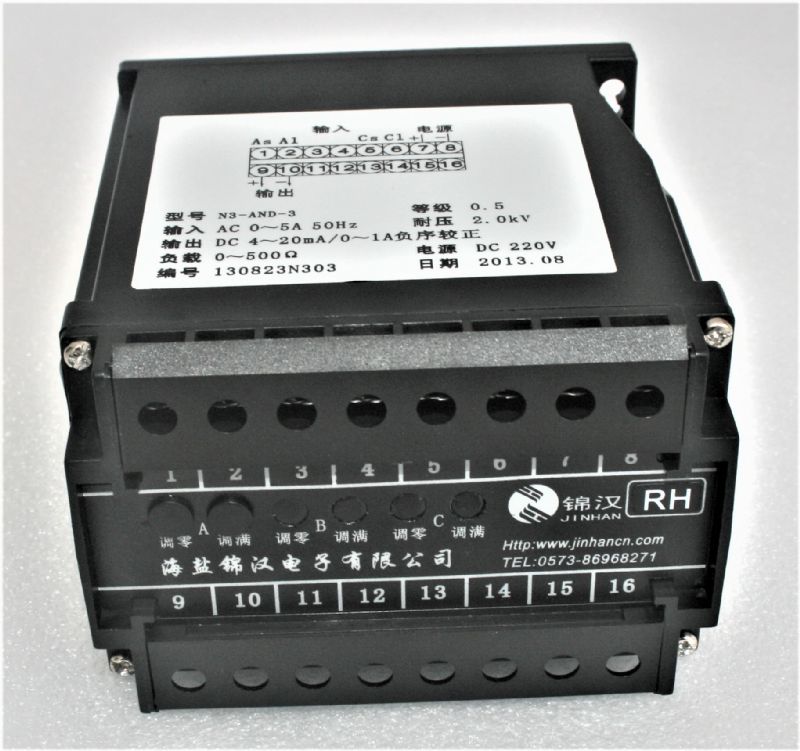

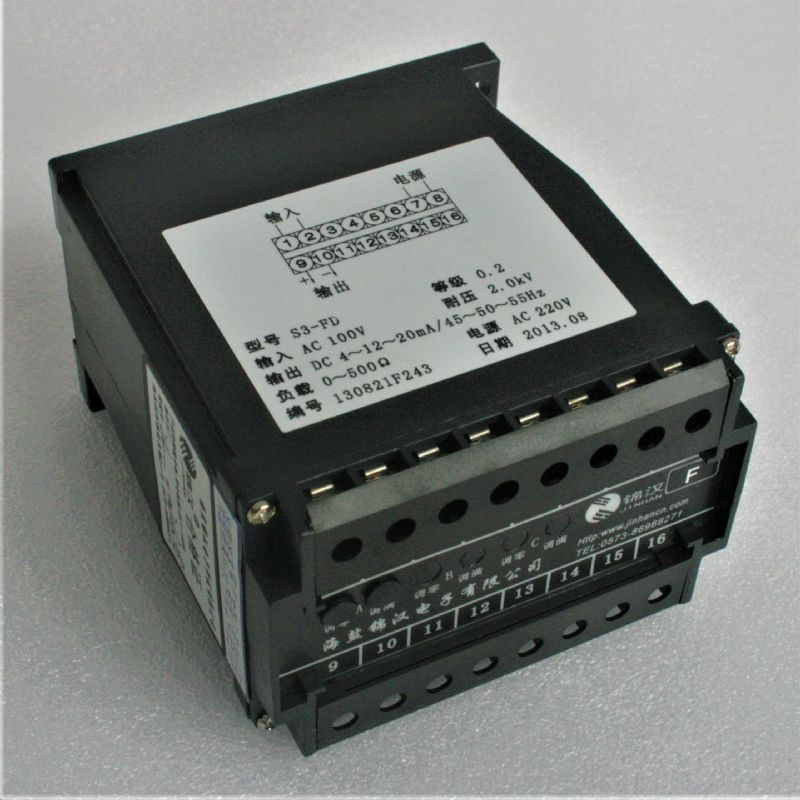

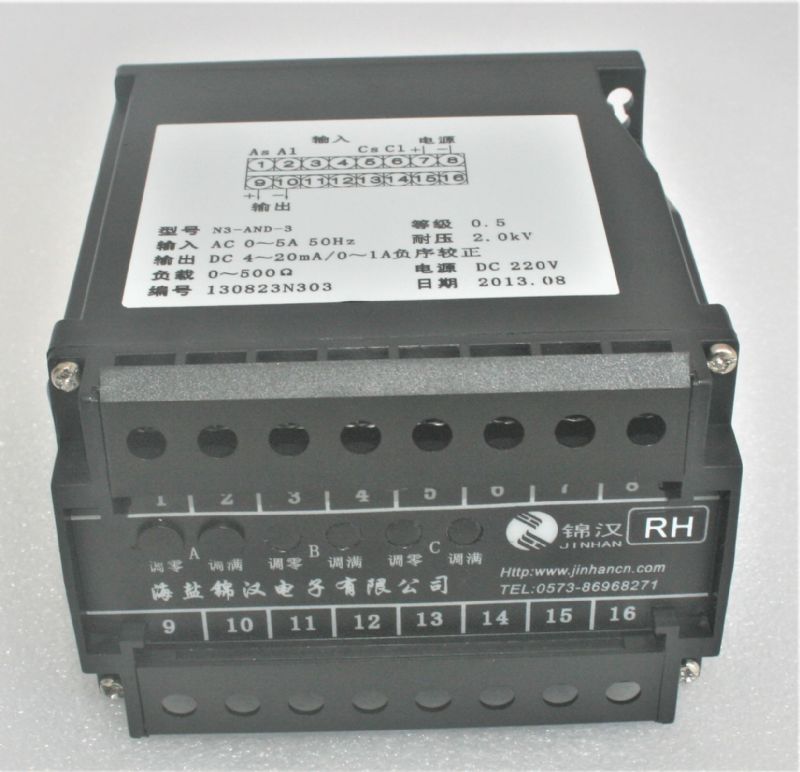

S3,N3系列变送器

产品简介

特点 该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可测量逆无功电能的能力.具有长距离传送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。 主要型号: S3-RHD-3 :三相三线无功电能变送器,精度等级:0.2%RO S3-RHD-3A:三相四线无功电能变送器,精度等级:0.2%RO N3-RHD-3 :三相三线无功电能变送器,精度等级:0.5%RO  N3-RHD-3A:三相四线无功电能变送器,精度等级:0.5%RO

在线客服:
分享到:

1.产品概述:

  S3N3-RHD型无功电能变送器是一种通过分别采集系统的电压、电流信号,并经过高精度时分割乘法器运算,测量系统的无功电能,它将系统的无功电能转换成高线性比例脉冲量的输出,其中:输出方式可为电压脉冲式、无电压纯接点(光耦隔离)输出或继电器接点输出;且变送器电能常数(每千瓦时脉冲数)可有多种选择,便于数据采集,同时能反映系统的负载(感性或容性)的状况。该系列仪器可长期连续运行,适用于非电能量计费系统中作为自动化监测用的无功电能量的测量。无功电能采用跨相法测量:适用于频率为50Hz或60Hz三相三线对称平衡系统的测量;无功电能采用移相法测量:适用于频率为50Hz或60Hz的单相、三相三线平衡或不平衡系统、三相四线系统的测量,它独特的移相电路可保证输入信号在40Hz-60Hz范围内,不因信号频率变化而产生附加误差,且S3T)、N3系列无功电能测量精度相对误差分别小于等于0.5%0.1%

2、接线图:

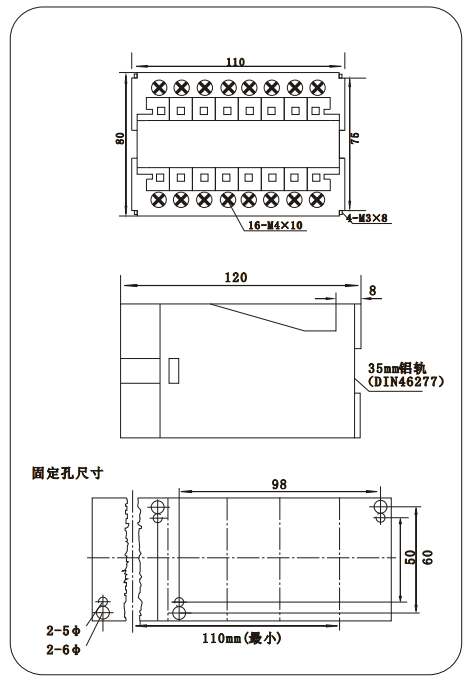

3.外形尺寸图:


1.产品型号:

S3-RHD-1 :单相无功电能变送器,精度等级:0.2%RO

S3-RHD-3 :三相三线无功电能变送器,精度等级:0.2%RO

S3-RHD-3A:三相四线无功电能变送器,精度等级:0.2%RO

N3-RHD-1 :单相无功电能变送器,精度等级:0.5%RO

N3-RHD-3 :三相三线无功电能变送器,精度等级:0.5%RO

N3-RHD-3A:三相四线无功电能变送器,精度等级:0.5%RO

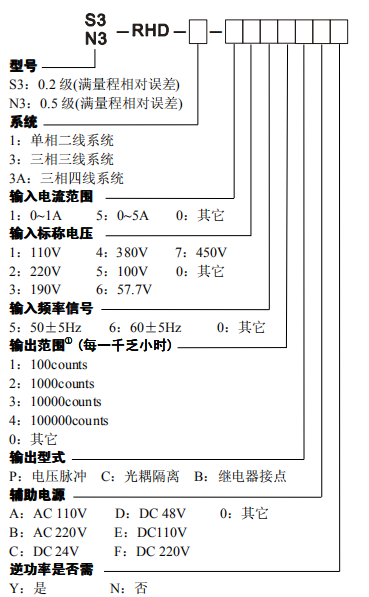

2.选型指定事项:


3.型号及参数填写示例:

1S3-RHD-3-5553CBY

0.2级三相三线无功电能变送器(跨相法)

输入标称电流:5A;输入标称电压:100V

标称输入功率866Var

输入信号频率:50±5Hz

输出范围(电能常数)10000个脉冲/kVarh

输出型式:无电压纯接点(光耦集电极开路输出)

辅助电源:AC220V

需要测量逆向电能(容性负载)



2N3-RHD-3T-5552CBY

0.5级三相三线无功电能变送器

输入标称电流:5A;输入标称电压:100V

标称输入功率866Var

输入信号频率:50±5Hz

输出范围(电能常数)1000个脉冲/kVarh

输出型式:无电压纯接点(光耦集电极开路输出)

辅助电源:AC220V

需要测量逆向电能(容性负载)。

注:

①系统:有T标注,用移相法测量;无T标注用跨相法测量。

②无功电能变送器输出范围(脉冲数)均按1kVarh标定。对于无功电能测量,当输出负向时,表示系统的容性阻抗最大;当输出正向值时,表示系统的感性阻抗最大。

③系统选择合适的输出型式见有功电能注释:②项。

④测量系统的正向与负向的电能时,电能信号是分别输出的。

⑤对系统功率的标定见前有功功率注释:②项。

⑥若用户需要其他特殊标定,请在合同中注明参数值。
