FPF频率变送器

FP 系列电量变送器

产品简介

FPF型频率变送器,采用最新电子线路,以石英晶体产生标准频率,将与输入频率进行比较后的差转换成直流模拟电量输出。使用石英晶体和无漂移数字电路,使本频率变送器准确度高,温度性能好,工作稳定可靠。 变送器的直流输出都正比于输入被测频率的变化,可以精确地测量出以50Hz、60Hz为中心频率的频率偏移量。并且能在很窄的频率范围内进行高分辨率的频率测量。该型变送器输入、输出有较多的规格供用户选择,与指示仪表及RTU等装置配合方便。

在线客服:
分享到:

FP型电量变送器通用技术条件

引用标准及规则:   GB/T 13850-1998

准确度等级:  :   0.2

稳定度:      :   符合 GB/T 13850-1998

工作温度:    :   I组  10  35℃

                  Ⅱ组  0 - 45℃

                  Ⅲ组 10- 55℃

相对湿度      :   ≤95%

响应时间      :   <400ms

输出纹波峰值  :   <0.4%

工作频率      :   标称频率    ±10%

输出负载:恒定电流输出 额10V压降 最大15V压降

       恒定电压输出额定 2mA 最大 5mA输出

输出负载影响  :   <0.04% (额定负载范围内)

辅助电源 :额定电压  80%-120%额定频率 90%-110%

输入负载      : 电流回路  <0.2VA

                电压回路  <0.1VA

输入过载范围:电流3倍连续10倍30秒;

50倍1秒  80倍0.5秒

             电压 最大2倍连续

绝缘强度: 符合 GB/T 13850-1998

冲击试验: ANSI  C37.90a/1973  DIN IEC 255-4

                  (5KV 1.2/50us脉冲电压)

电涌试验: IEC 255-4(2.5KV-0.25ms/1MHz)

校正幅度: 满度最小±3%,零点最小±1%

磁场影响: 100安匝25厘米中心变化<0.025%

贮藏条件:温度 40 - 70℃  相对湿度 20  99% 无凝露

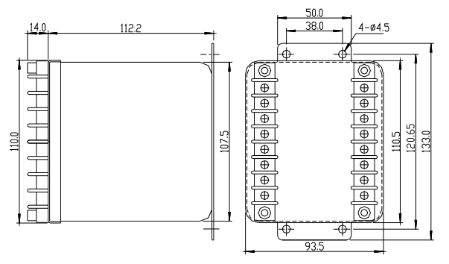

外形尺寸图:


接线图:

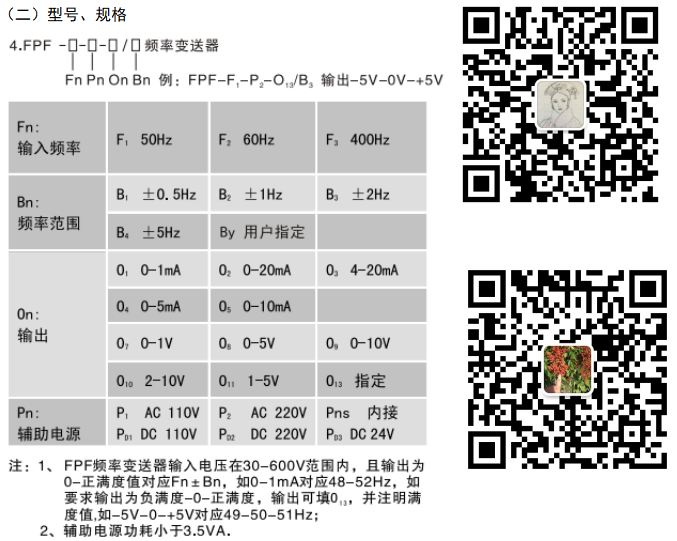

订货须知

签定订货合同时应详细写明所需要的型号、规格,对所选择的型号、规格按下列格式要求瘵代号填入,特殊规格文字说明。

 1:FPF-F1-P2-O8-B2

      频率变送器

          入:49-51Hz

      辅助电源:AC 220V

          出:0-5V/49-51Hz

 2:FPF-F1-P2-O13/B3       输出 -5V - 0V - +5V

      频率变送器

          入:48-52Hz

      辅助电源:AC 220V

          出:-5V – 0V – +5V / 48 – 50 – 52Hz
