FPW/FPK 有功功率/无功功率变送器 FPWK 有功功率/无功功率组合式变送器

FP 系列电量变送器

产品简介

FPW型有功功率变送器、FPK型无功功率变送器及FPWK型有功功率/无功功率组合式变送器,是一种能将被测有功功率和无功功率转换成直流输出的仪器。其转换成的直流电流或电压为线性比例输出, 并能反映出被测功率在线路中的传输方向。它们适用于频率为50Hz、60Hz及特殊频率的各种单、三相(平衡或不平衡)线路,配以适当的指示仪表或装置,可广泛地应用于发电厂和输变电系统及其它对功率测量要求较高的场所。

在线客服:
分享到:

FPWK型有功功率/无功功率组合变送器,具有与FPW/FPK一样的优异性能。只需一组输入连接线,只占用一个变送器空间,便可同时测量有功功率和无功功率。有功功率、无功功率对应的两个直流输出是隔离的。因此它是实现有功功率和无功功率测量最经济的配套仪器。

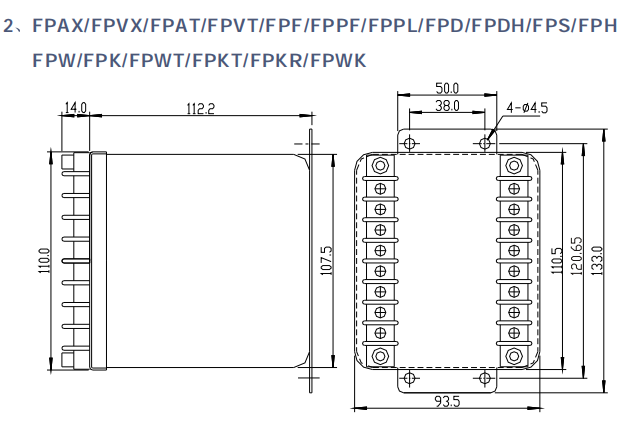

外形尺寸图:

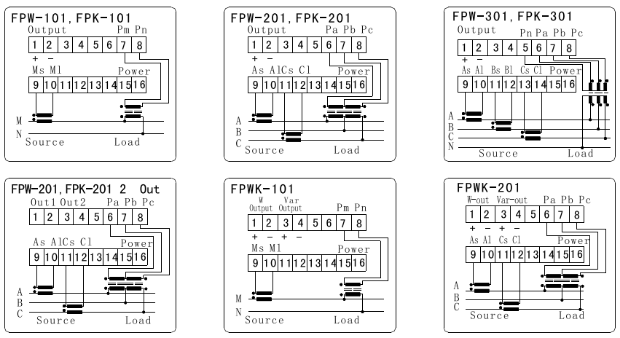

接线图:



型号规格:

FPW101  :1 phase 2 wires watt
FPW201  :3 phase 3 wires watt
FPW301  :3 phase 4 wires watt
FPWT201   :Dual output(3 phase 3 wires watt)
FPWT301   :Dual output(3 phase 4 wires watt)
FPK101  :1 phase 2 wires Var
FPK201  :3 phase 3 wires Var
FPK301  :3 phase 4 wires Var
FPKT201   :Dual output(3 phase 3 wires Var)
FPKT301   :Dual output(3 phase 4 wires Var)
FPWK201   :1 phase 2 wires watt&Var
FPWKA201 :3 phase 3 wires watt&Var&1Current
FPWK301    :3 phase 4 wires watt&Var
FPWKA301 :3 phase 4 wires watt&Var&1Current

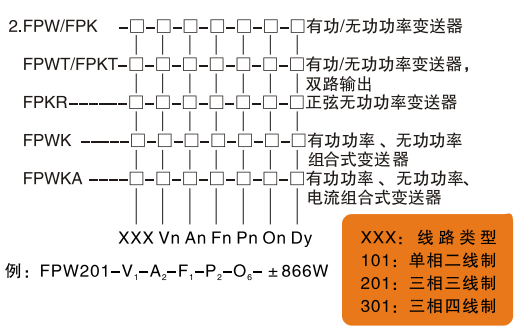

订货须知

签定订货合同时应详细写明所需要的型号、规格,对所选择的型号、规格按下列格式要求将代号填入,特殊规格及功率校正值用文字注明。

1:FPW201-V1-A2-F1-P2-O8       1000 W校正

       三相三线有功功率变送器

           入:100V  5A  50Hz

           源:AC 220V

           出:0-±5V/0-±1000W

 2:FPK201-V1-A2-F1-P2-O1/O8        866var校正  二路输出

       三相三线无功功率变送器

           入:100V  5A  50Hz

           源:AC 220V

           出:0-±1mA/0-±866var   0-±5V/0-±866var
