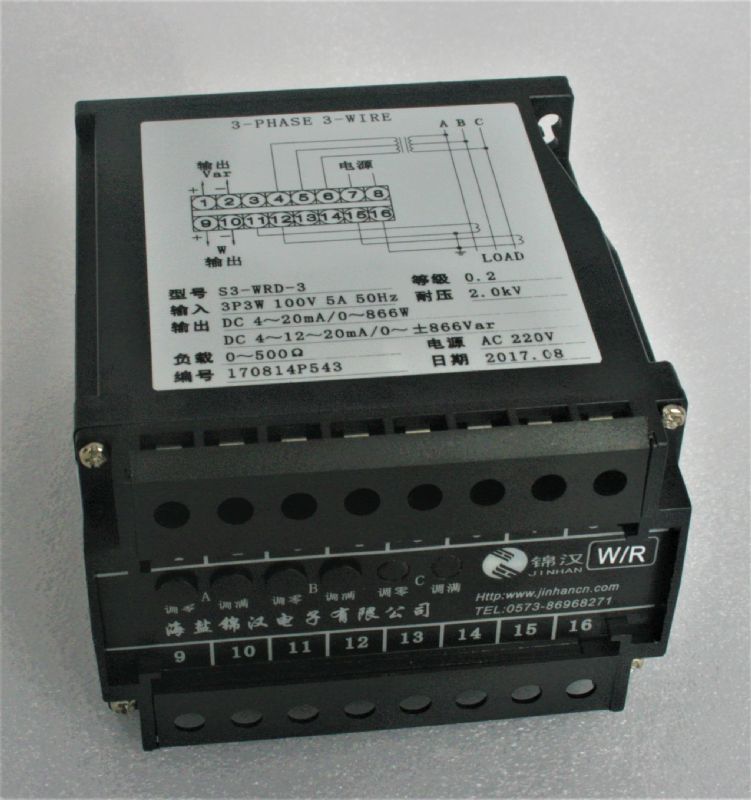

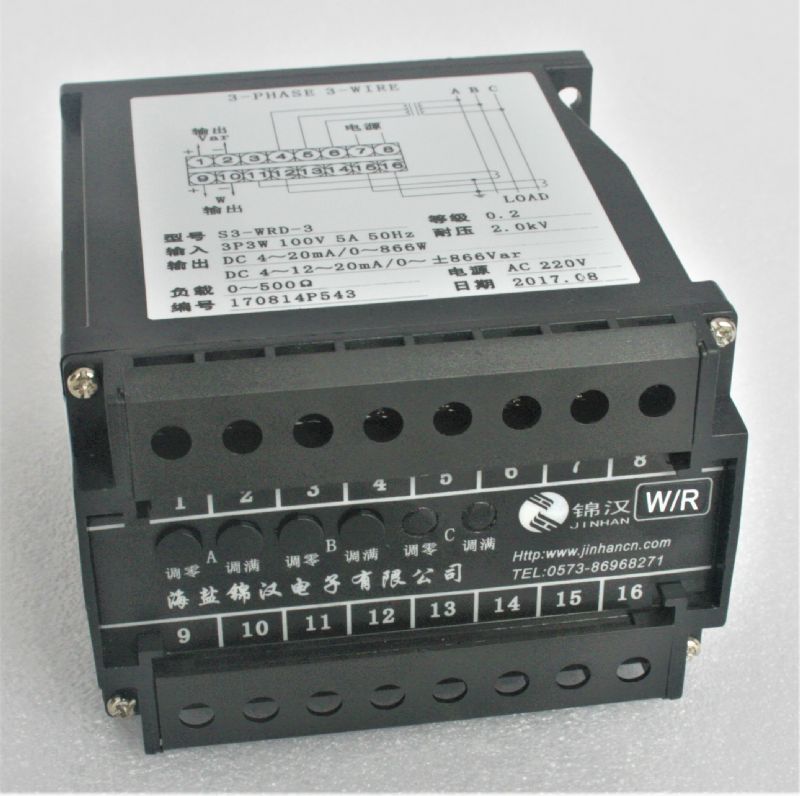

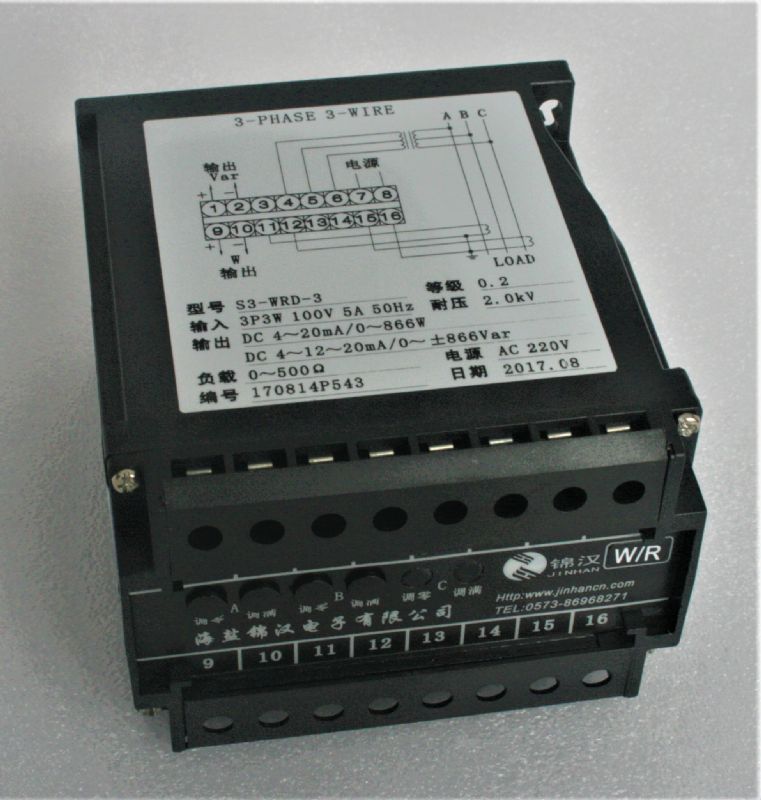

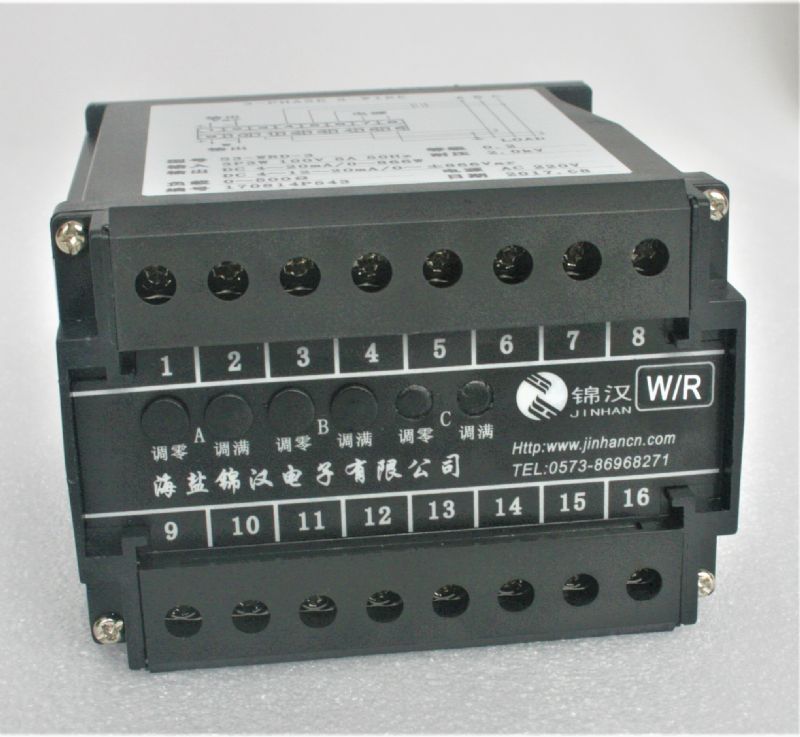

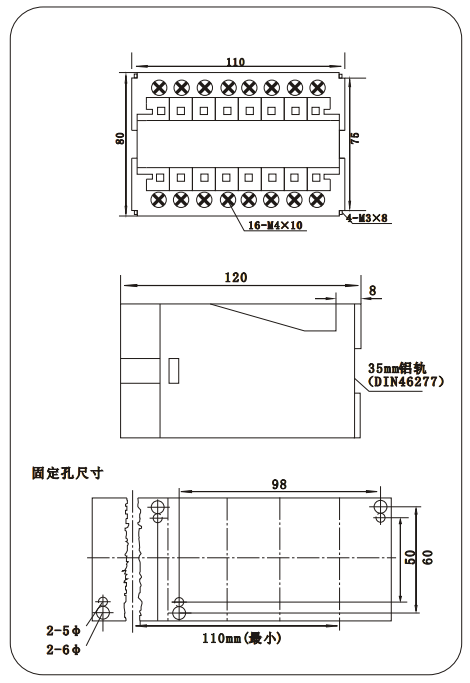

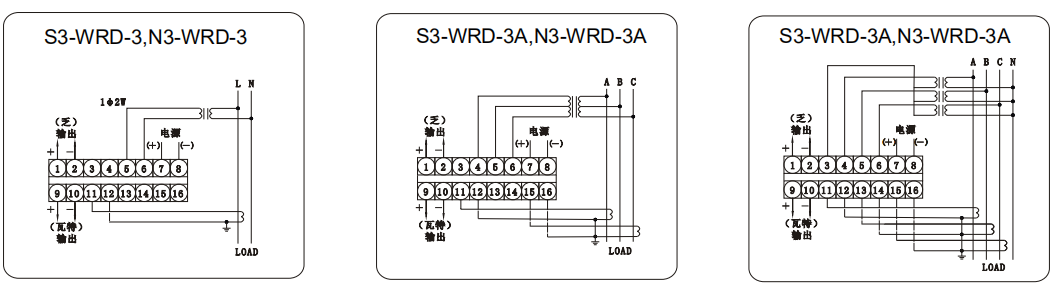

S3-WRD 型有功功率/无功功率组合变送器
产品简介
S3、N3-WRD 型有功功率/无功功率组合变送器具有与 S3-N3-WD、S3-N3-RD 一样的优异性能，只需一组信号，便可同时测量线路的有功和无功功率，其输出方式均为共地式输出，可长期连续运行，是实现系统有功、无功功率测量最经济的产品。有功功率可精确测量平衡和不平衡系统。无功功率采用跨相法测量:适用于频率为 50Hz 或 60Hz三相三线对称平衡系统的测量；无功采用移相法测量：适用于频率为 50Hz 或 60Hz 单相、三相三线平衡或不平衡系统、以及三相四线系统的测量，它独特的移相电路保证输入信号在 40Hz-600Hz 范围内，不因信号频率的变化而产生附加误差.
相关产品
1.产品特点：
1.产品型号：
S3-WRD-1T :单相有功功率/有功电能组合变送器，精度等级：0.2%RO(移相法）
S3-WRD-3 :三相三线相有功功率/有功电能组合变送器,精度等级：0.2%RO
S3-WRD-3T :三相三线相有功功率/有功电能组合变送器,精度等级：0.2%RO(移相法）
S3-WRD-3AT :三相四线相有功功率/有功电能组合变送器,精度等级：0.2%RO
N3-WRD-1T :单相有功功率/有功电能组合变送器，精度等级：0.5%RO (移相法）
N3-WRD-3 :三相三线相有功功率/有功电能组合变送器,精度等级：0.5%RO
N3-WRD-3T :三相三线相有功功率/有功电能组合变送器,精度等级：0.5%RO(移相法）
N3-WRD-3AT :三相四线相有功功率/有功电能组合变送器,精度等级：0.5%RO(移相法）

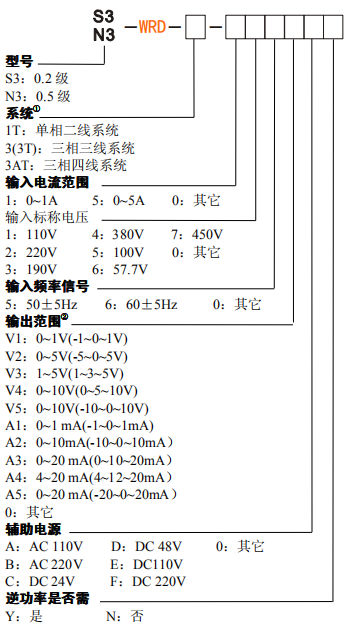

2.选型指定事项：
3.型号及参数填写示例：
（1） S3-RHR-3-555A43CB
0.2级三相三线无功功率/无功电能变送器
输入标称电流：5A；
输入标称电压：100V；
标称输入功率⑤：866Var；
输入信号频率：50±5Hz；
输出范围(功率)：4-20mA 对应：0-866Var；
输出范围(电能常数)：10000个脉冲/kWh
输出型式：无电压纯接点(光耦集电极开路输出)；
辅助电源：AC220V。
（2） N3-RHR-3-155V23CB
0.5级三相三线无功功率/无功电能变送器
输入标称电流：1A；
输入标称电压：100V；
标称输入功率⑤：170W；
输入信号频率：50±5Hz；
输出范围(功率)：0-5V 对应：0-170W；
输出范围(电能常数)：10000个脉冲/kWh
输出型式：无电压纯接点(光耦集电极开路输出)；
辅助电源：AC220V。
注：
①输出范围（）内的值，为正、逆向功率输出时所指定值。
②有功电能变送器输出范围（脉冲数）均按1kVarh标定。
③系统选择合适的输出型式见有功电能注释：②项。
④对系统功率的标定见前有功功率注释：②项。
⑤无功电能可以分别测量感性负载与容性负载，如负载特性恒定，请在合同中注明。
⑥三相四线系统无逆电能输出。
⑦若用户需要其他特殊标定，请在合同中注明参数值。
