FPA/FPV/FPAR/FPVR交流电流/电压变送器

FP 系列电量变送器

产品简介

交流电流、电压变送器是一种能将被测交流电流、电压转换成按线性比例输出的直流电流或电压的仪器。配以相应的指示仪表或装置,可在电力系统交流电路中实现对电流、电压的测量和控制。 FPAR、FPVR与FPA、FPV、FPAX、FPVX的区别是真有效值变换,不随波形畸变而影响测量精度,因此特别适用于波形畸变严重的地区。

在线客服:
分享到:

(二)型号、规格

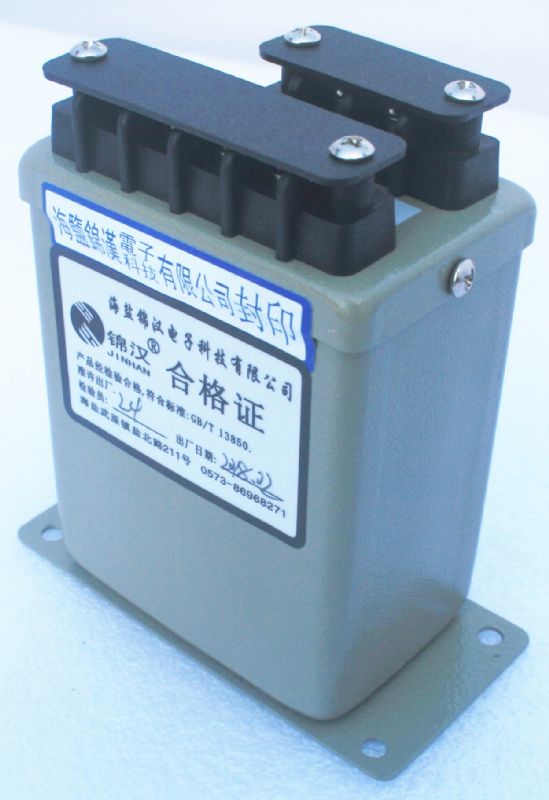

 型号:FPA---交流电流变送器(平均值转换,有效值标定)(图1)

      FPV---交流电压变送器(平均值转换,有效值标定)(图1)

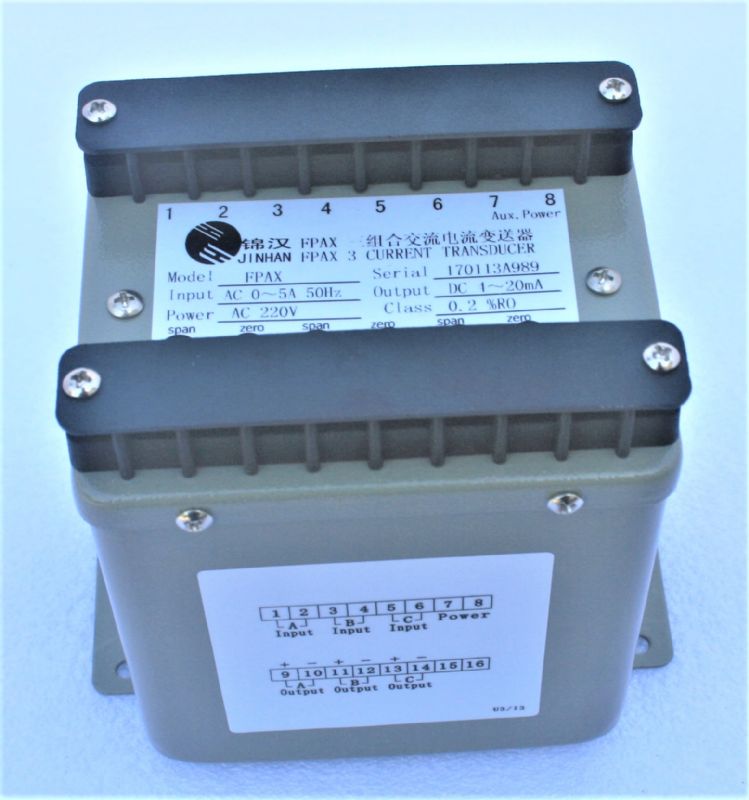

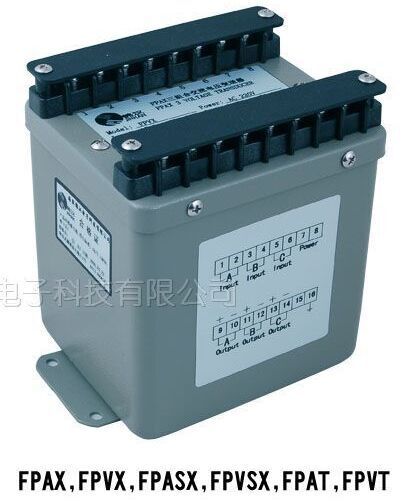

      FPAX---交流电流变送器(平均值转换,有效值标定,三组合)(图2)

      FPVX---交流电压变送器(平均值转换,有效值标定,三组合)(图2)

      FPAR---交流电流变送器(真有效值转换)(图1)

      FPVR---交流电压变送器(真有效值转换)(图1)

    参数规格:



Vn:

输入电压

Vn

量程

范围

V1

120V

0-150V

V2

240V

0-300V

V3

400V

0-450V

On:输出

An:

输入电流

An

量程

范围

A1

1A

0-1.2A

A2

5A

0-6A

A3

10A

0-12A

01

0-1mA

02

0-20mA

03

4-20mA

04

0-5mA

05

0-10mA



Fn:

输入频率

Fn

量程

范围

F1

50Hz

45-55Hz

F2

60Hz

55-65Hz

F3

400Hz

07

0-1V

08

0-5V

09

0-10V

Pn:

辅助电源

Pn

量程

P1

AC 100V

PD1*

DC 110V

P2

AC 220V

PD1*

DC 220V

功耗

3.5 VA

AX/VX 7VA

010

2-10V

011

1-5V





注:1.FPA/FPV可双路输出;

    2.*”辅助电源可选PD1DC 110VPD2DC 220V

(三)订货须知

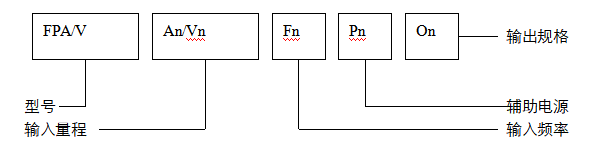

签定订货合同时应详细写明所需要的型号、规格,对所选择的型号、规格按下列格式要求瘵代号填入,特殊规格文字说明。





例1. FPA-A2-F1-P2-O3

电流变送器

输入:0-5A

频率:50Hz

辅助电源:AC 220V

输出:0-5V/0-1mA



例2. FPV-V1-F1-P2-08/0i 二路输出

电压变送器

输入:0-120V

频率:50Hz

辅助电源:AC 220V

输出:0-5V/0-1mA



例3. FPV-V1-F1-PD2-08  0-150V标定

电压变送器

输入:0-150V

频率:50Hz

辅助电源:DC 220V

输出:0-5V
