S4、N4-DT系列直流变送器

S3,N3系列变送器

产品简介

S4、N4-DT系列直流变送器一种能将输入量的直流信号经隔离转换成一组(或二组)输出量的直流信号,从而实现对被测信号精确测量的仪器。该变送器具有较宽的输入、输出选择范围(电压-600V-0-600V;电流可通过分流器转为电压)、较高的精确度(±0.2%RO)、快速的响应能力(响应时间≤0.5ms),并可同时推动双负载(两路输出);它采用标准的继电器插座连接方式,结构精巧,具有即插即用,便于检测与维护。该系列变送器广泛应用于电力系统和非电力系统,对直流电量的进行测量与监测,是一种具有高性价比的产品。

在线客服:
分享到:

1.产品特点:

SS4、N4-DT系列产品测量精度高、转换性能好、输入和输出范围宽、温度特性好,有防雷电的保护功能。具有长距离传送能力(4~20mA500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。


2.产品型号:

S4-DT0.2

N4-DT0.5


3.接线图:

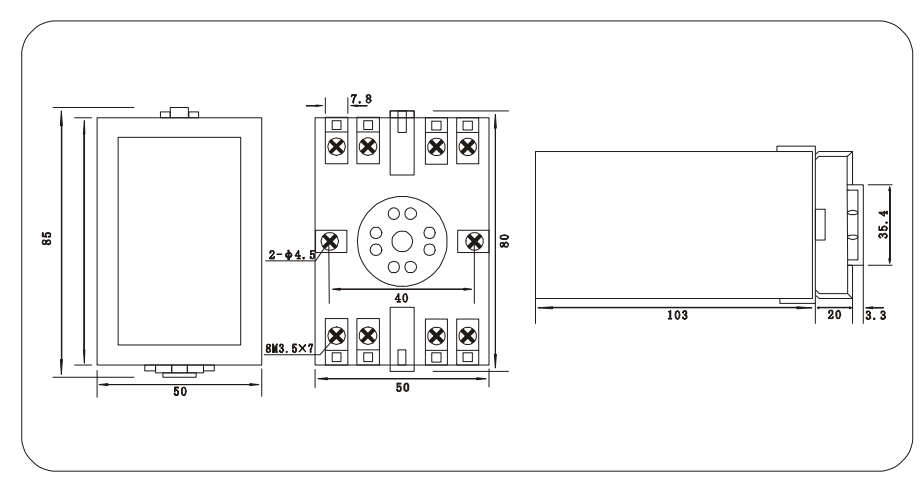

4.外形尺寸图:


1.选型指定事项


2.型号及参数填写示例:

1S4-DT-V8192N

0.2级直流(电压)变送器

电压输入范围:0~100V

输出范围:4~20mA(单路输出);

辅助电源;AC220V

不需要快速响应



2S4-DT-0019192

0.2级直流(电压)变送器

电压输入范围:-300V~0~300V

输出范围:4~20mA

     4~20mA两路输出);

辅助电源;AC220V

不需要快速响应



3N4-DT-A6122N

0.2级直流(电流)变送器

电压输入范围:0~5A

(分流器采用5A/75mV);

输出范围:4~5V(单路输出);

辅助电源;AC220V

不需要快速响应



 注:

①所有直流信号均可测量负方向输入;测量大电流,需用分流器将其转化为直流电压信号,再进行测量。

②快速响应功能一般用于信号突变的场合;普通测量不需要该项功能,若用户有特殊的要求,请在合同中用文字注明,需定做。

若为双输出,辅助电源只能为AC220V供电。

若用户需要其他特殊规定,请在合同中注明参数值
