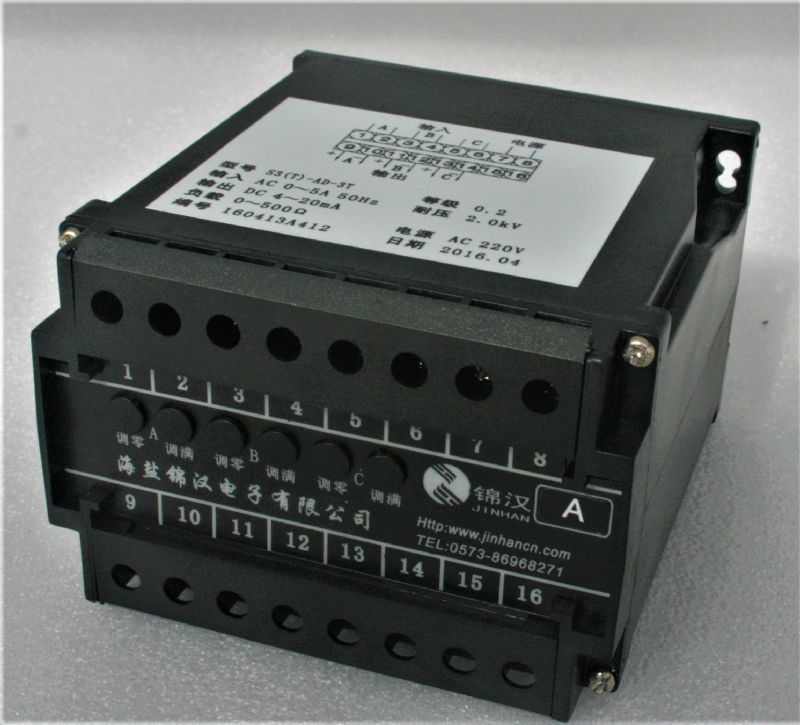

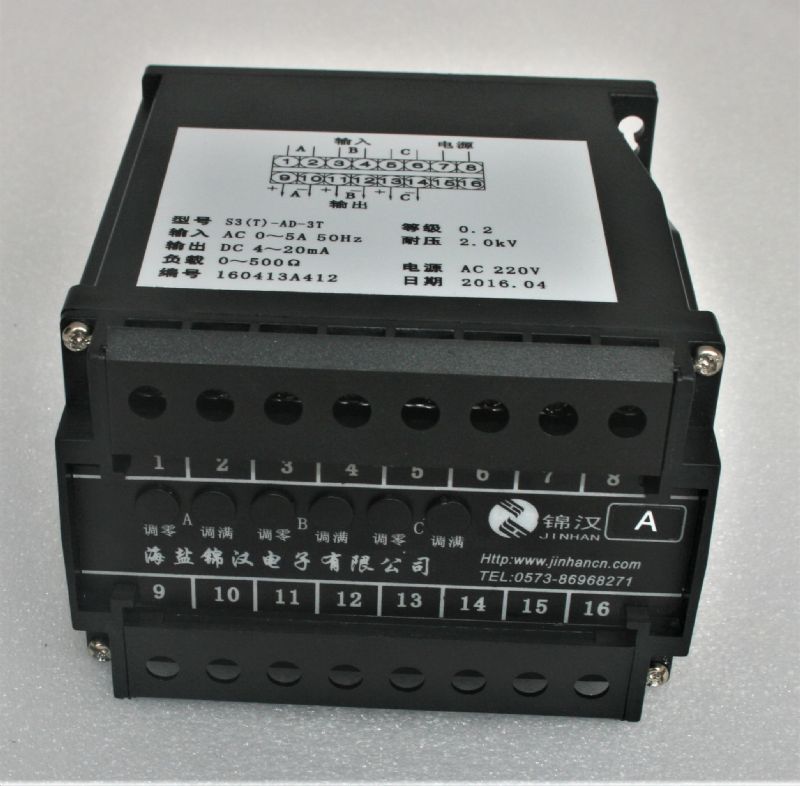

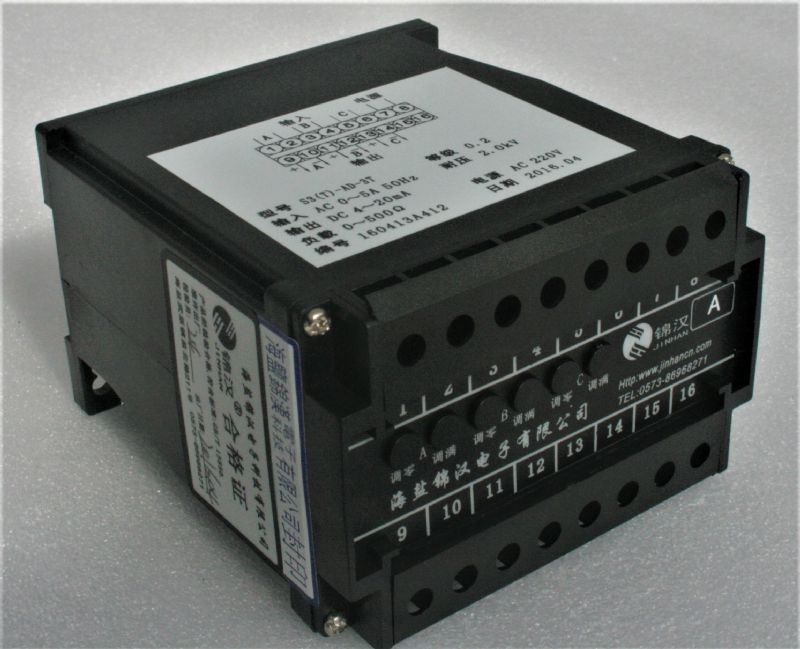

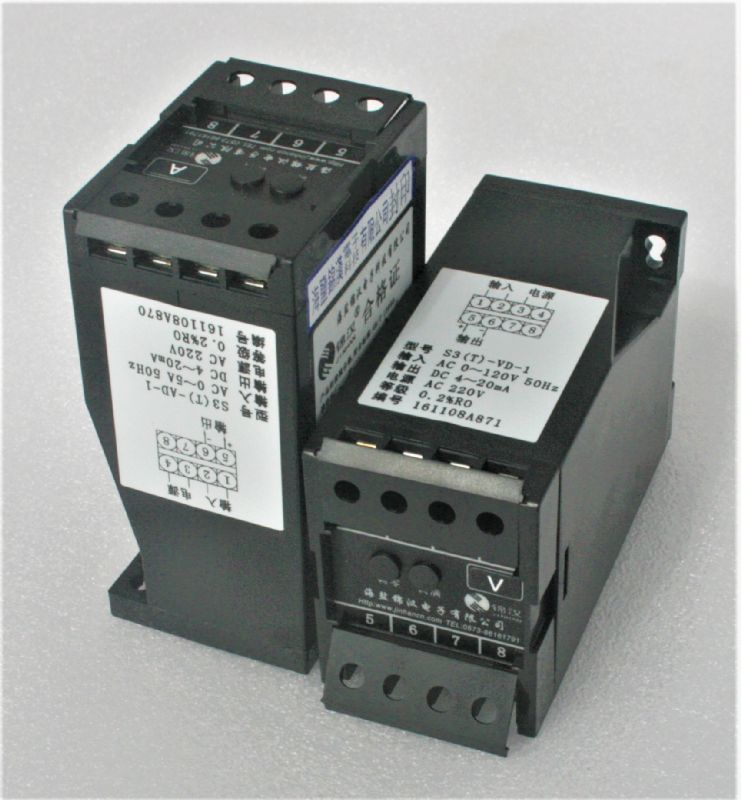

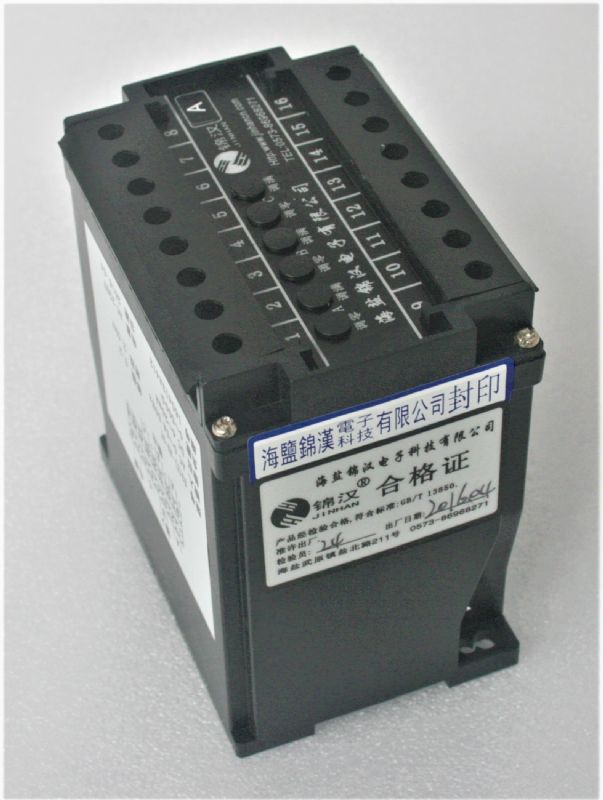

S3-AD,N3-AD交流电流变送器

S3,N3系列变送器

产品简介

交流电流变送器是一种能将被测交流电流信号经隔离放大,转换成与输入电流量成线性比例输出的直流电压或电流的仪器,它广泛应用于电力系统以及非电力系统中,可长期连续运行,实现对交流电流量的测量。

在线客服:
分享到:

1.产品特点

  该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。S3-AD-1TN3-AD-1T)、S3-AD-3TN3-AD-3T)类型的变送器,输入信号失真波形不影响该仪器的测量精度。具有长距离传送能力(4~20mA500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

2.产品型号:

S3-AD-1 :单相交流电流变送器,精度等级:0.2%RO

S3-AD-1T :单相交流电流变送器,精度等级:0.2%RO(真有效值)

S3-AD-1S :单相交流电流变送器,精度等级:0.2%RO,(双输出)

S3-AD-3 :三相交流电流变送器,精度等级:0.2%RO

S3-AD-3T:三相交流电流变送器,精度等级:0.2%RO(真有效值)

N3-AD-1 :单相交流电流变送器,精度等级:0.5%RO

N3-AD-1T :单相交流电流变送器,精度等级:0.5%RO(真有效值)

N3-AD-1S :单相交流电流变送器,精度等级:0.5%RO,(双输出)

N3-AD-3 :三相交流电流变送器,精度等级:0.5%RO

N3-AD-3T:三相交流电流变送器,精度等级:0.5%RO(真有效值)

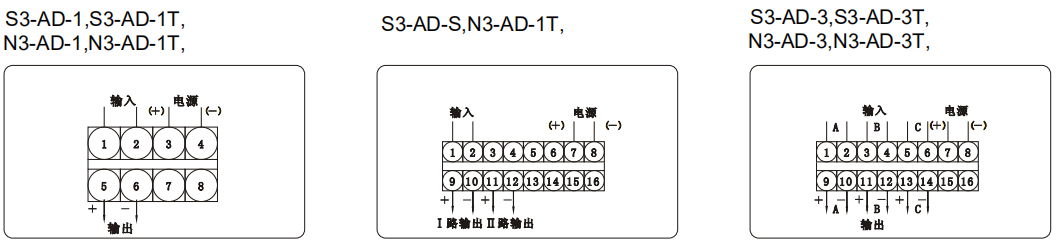

3.接线图:

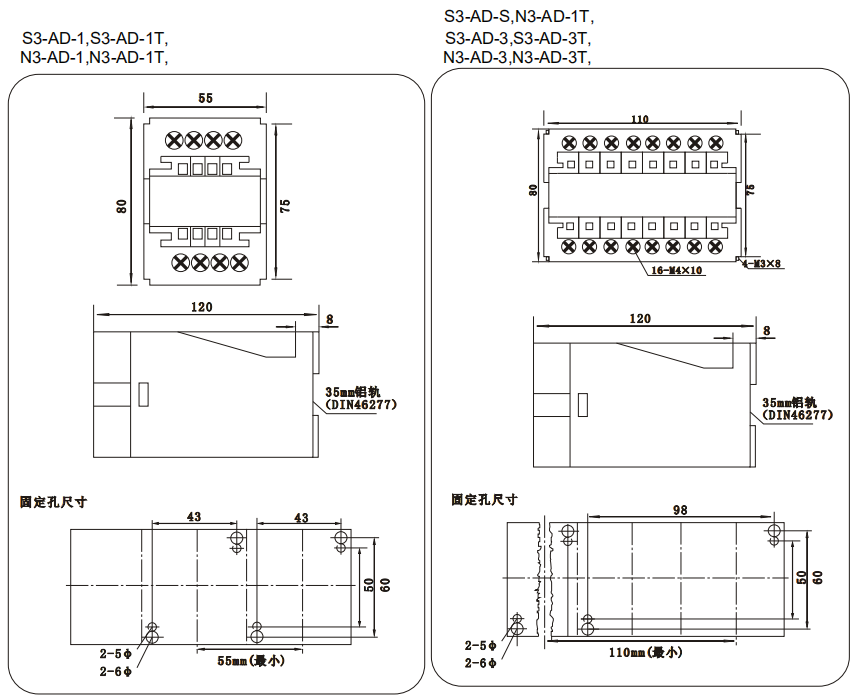

4.外形尺寸图:

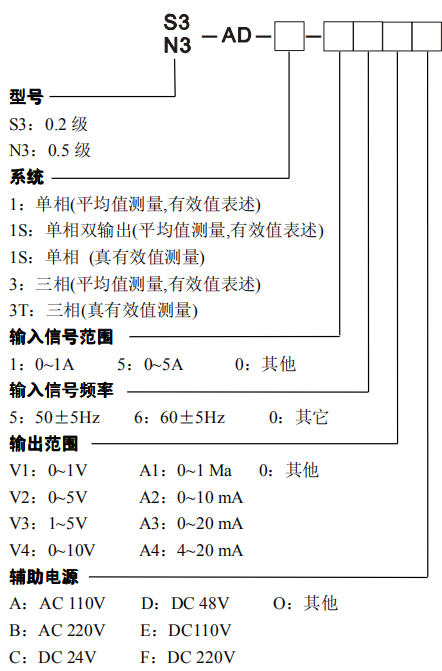

1.选型指定事项:



2.型号及参数填写示例:

1N3-AD-1-15A2B

0.5级单相交流电流变送器

(平均值测量,有效值表述)

输入信号范围:01A

输入信号频率:50±5Hz

输出范围:0~10mA

辅助电源:AC220V



2S3-AD-3T-550D

0.2级三相交流电流变送器(真有效值测量)

输入信号范围:05A

输入信号频率:50±5Hz

输出范围:0~5mA

辅助电源:DC48V


3N3-AD-1S-55V2A3B

0.5级单相双路输出交流电流变送器

(平均值测量,有效值表述)

输入信号范围:05A

输入信号频率:50±5Hz

输出范围:Ⅰ路0~5V,Ⅱ路0~20mA

辅助电源:AC220V

 注:若用户需要其他特殊标定,请在合同中注明参数值。
