S3、N3-FD系列频率变送器

S3,N3系列变送器

产品简介

S3、N3-FD系列频率变送器采用新电子线路与高稳定性石英晶体,用于测量频率(工频范围)的信号并将其转换成直流模拟量输出。可在不需要辅助电源下直接测量信号频率,也可以独立测量交流输入信号、脉冲输入信号;它应用于电力系统以及非电力系统需测电网频率的场合,具有双路输出方式,便于控制与单独显示。

在线客服:
分享到:

1.产品特点

 该系列产品测量精度高、分辩率高、响应时间快、温度特性好,有防雷电的保护功能。具有长距离传送能力(4~20mA500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

2.产品型号:

S3-FD:0.2%RO的频率变送器

N3-FD:0.5%RO的频率变送器

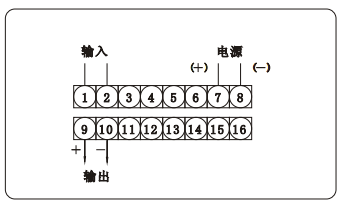

3.接线图:


4.外形尺寸图:

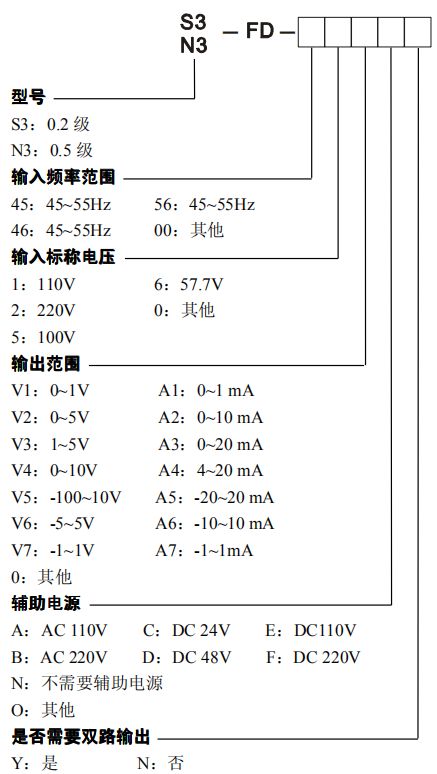

1.选型指定事项:



2.型号及参数填写示例:

1S3-FD-451A4NN

0.2级频率变送器

输入频率范围:45~55Hz

输入标称电压:110V±20%

输出范围:4~12~20mA

对应  45Hz~50Hz~55Hz

不需要辅助电源;

不需要双路输出。



2N3-FD-006V2NN

0.5级频率变送器

输入频率范围:48Hz~50Hz~52Hz

输入标称电压:57.7V±20%

输出范围:0~2.5~5V

对应  48Hz~50Hz~52Hz

不需要辅助电源;

不需要双路输出。



3N3-FD-456V2A70Y

0.5级频率变送器

输入频率范围:45Hz~55Hz

输入标称电压:57.7V±20%

输出范围:

0~2.5~5V;对应  45Hz~50Hz~55Hz

-1~0~1mA;对应  45Hz~50Hz~55Hz

辅助电源;AC220V

需要双路输出。



 注:

①因为变送器整机的输入负荷小,所以不需要辅助电源,直接利用被测输入电压,并同时作为供电电源,从而识别无输入信号与正常输入信号。

②不需要辅助电源的频率变送器,其信号输入范围只能为:110V±10%220V±10%

若用户需要其他特殊规定,请在合同中注明参数值。
