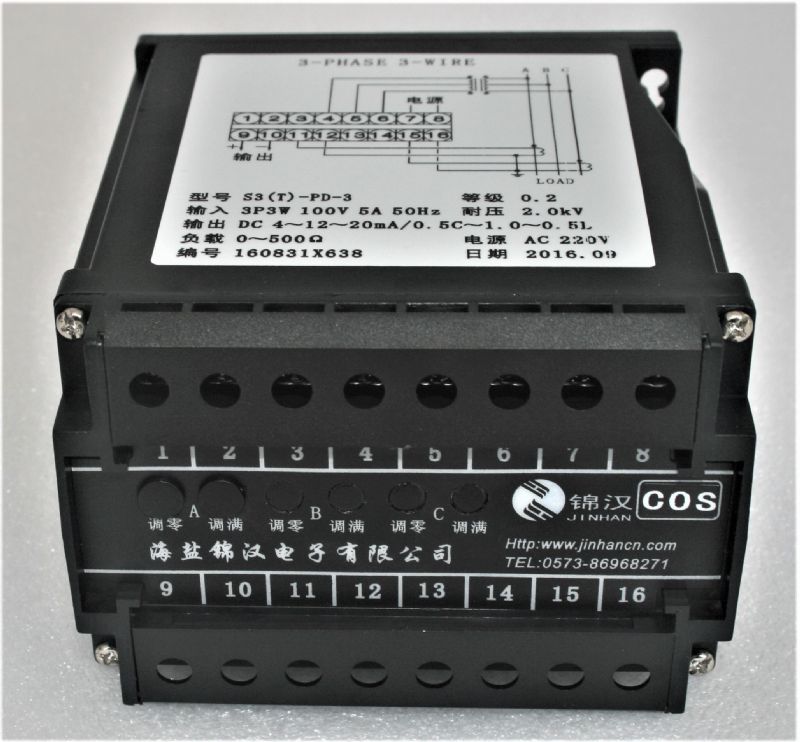

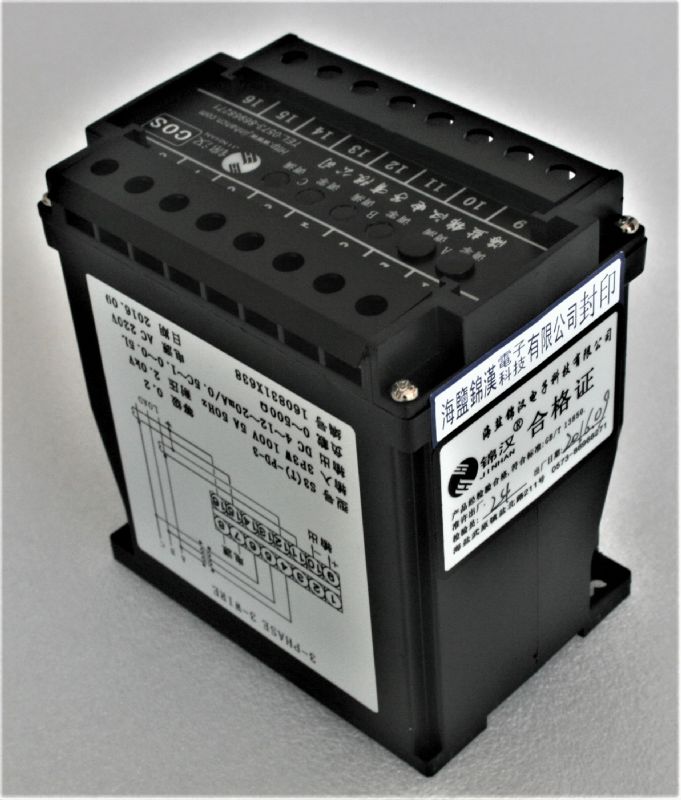

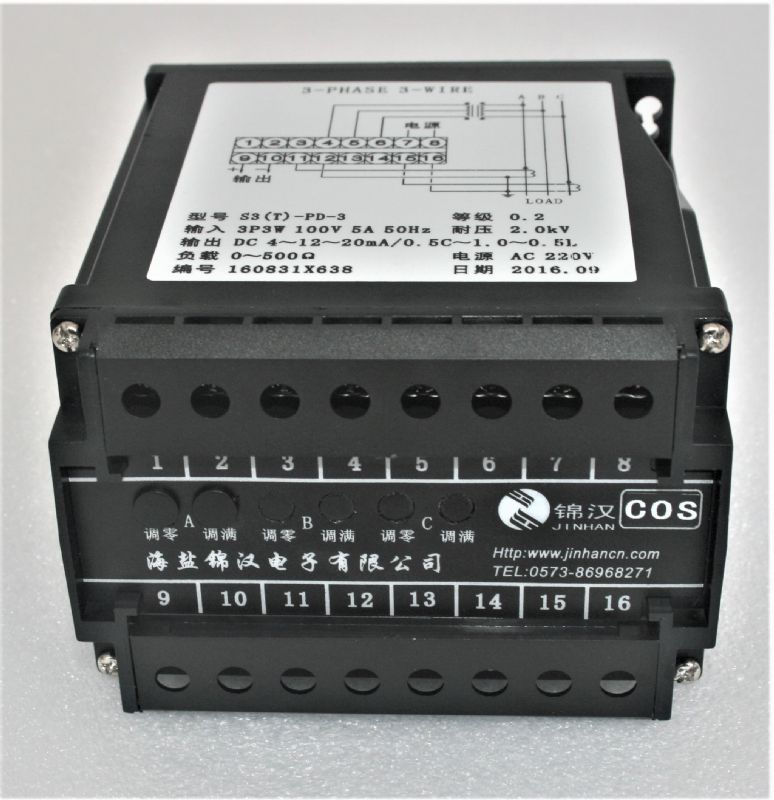

S3-PD功率因素变送器

S3,N3系列变送器

产品简介

S3-PD功率因素变送器是一种能将被测的功率因素,转换成线性比例直流信号的输出,并能方便对其系统的功率因素进行监测与自动补偿,从而提高系统的用电质量。该系列仪器测量精确度为±1.0%RO,测量范围为-0.5(容性)~1~0.5(感性)。它适用于单相、三相三线或三相四线平衡线路,用于监测用电质量的场所,它广泛应用于电力及非电力系统。

在线客服:
分享到:

1.产品特点

    该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。具有长距离传送能力(4~20mA500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

2.产品型号:

S3-PD-1 :单相功率因数变送器,精度等级:0.2%RO

S3-PD-3 :三相三线功率因数变送器,精度等级:0.2%RO

S3-PD-3A:三相四线功率因数变送器,精度等级:0.2%RO

N3-PD-1 :单相功率因数变送器,精度等级:0.5%RO

N3-PD-3 :三相三线功率因数变送器,精度等级:0.5%RO

N3-PD-3A:三相四线功率因数变送器,精度等级:0.5%RO

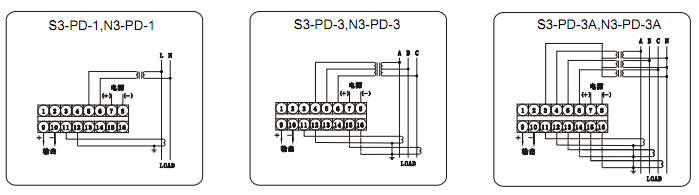

3.接线图:

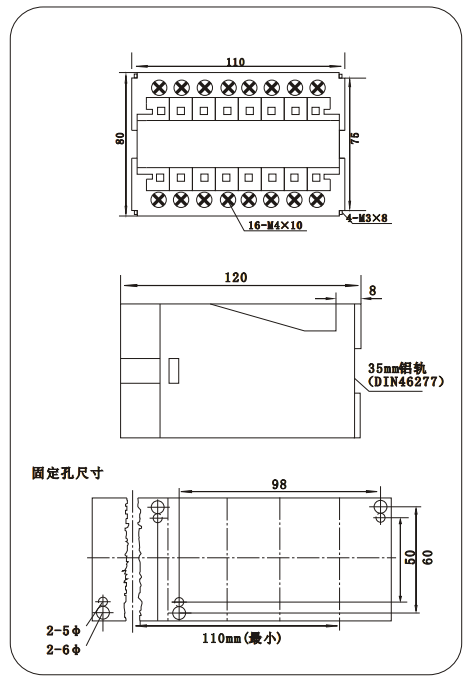

4.外形尺寸图:

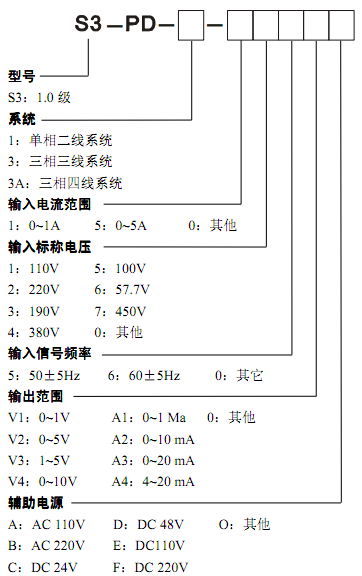

1.选型指定事项:



2.型号及参数填写示例:

1S3-PD-3-555A4B

1.0级三相三线系统功率因素变送器

输入标称电流:5A

输入标称电压:100V

输入信号频率:50±5Hz

输出范围:4~12~20mA

对应 -0.5(容性)~1~0.5(感性)

辅助电源:AC220V



2S3-PD-3A-165A5B

1.0级三相三线系统功率因素变送器

输入标称电流:1A

输入标称电压:57.7V

输入信号频率:50±5Hz

输出范围:-20~0~20mA

对应 -0.5(容性)~1~0.5(感性)

辅助电源:AC220V

 注:

若用户需要其他特殊标定,请在合同中注明参数值。

②功率因素输入、输出值换算:

    y = a1cosф+b1(ф:0 60°)

    y = a2cosф+b2(ф:0~-60°)

上式中:y为功率因素变送器的输出,y、a、b应根据功率因素变送器不同的输出方式来选择。
