N3-AND交流负序电流变送器

S3,N3系列变送器

产品简介

交流负序电流变送器是一种能将三相电路中的负序电流信号经隔离放大,转换成与输入负序量成线性比例输出的直流电压或电流的仪器,它广泛应用于电力系统三相电路中,并配以相应的的指示仪表或装置,实现对负序电流的测量,可长期连续运行。

在线客服:
分享到:

1.产品特点:

     该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。具有长距离传送能力(4~20mA500Ω),固定方式,符DIN46277,可按装于35mm之铝轨上。

2.产品型号:

N3-AND-3:三相三线负序电流变送器,精度等级:0.5%RO

N3-AND-3A:三相四线负序电流变送器,精度等级:0.5%RO

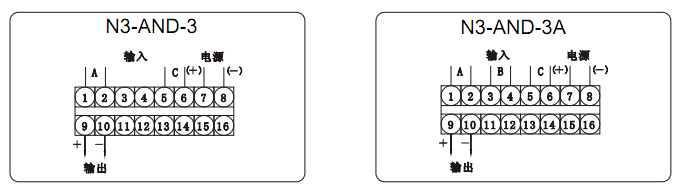

3.接线图:

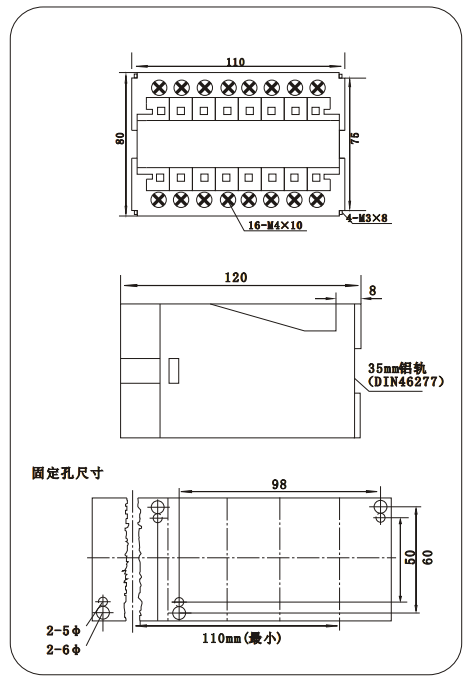

4.外形尺寸图:

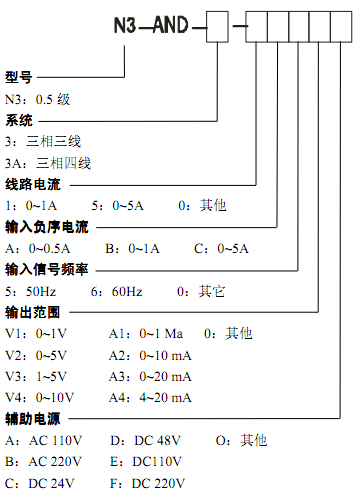

1.选型指定事项:



2.型号及参数填写示例:

1N3-AND-3A-5A5A4F

0.5级三相四线交流负序电流变送器

线路电流:05A

输入负序电流:01A

输入信号频率:50Hz

输出范围:4~20mA

辅助电源:DC220V



2N3-AND-3-1B5V2B

0.5级三相三线交流负序电流变送器

线路电流:01A

输入负序电流:01A

输入信号频率:50Hz

输出范围:0~5V

辅助电源:AC220V


 注:若用户需要其他特殊标定,请在合同中注明参数值。
