S3、N3-WRD型有功功率/无功功率组合变送器

S3,N3系列变送器

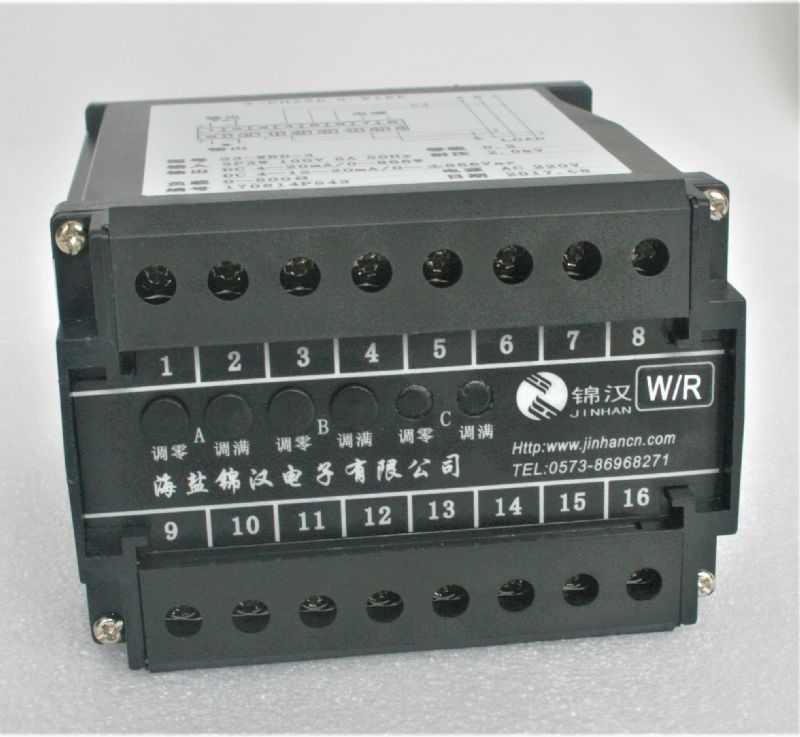

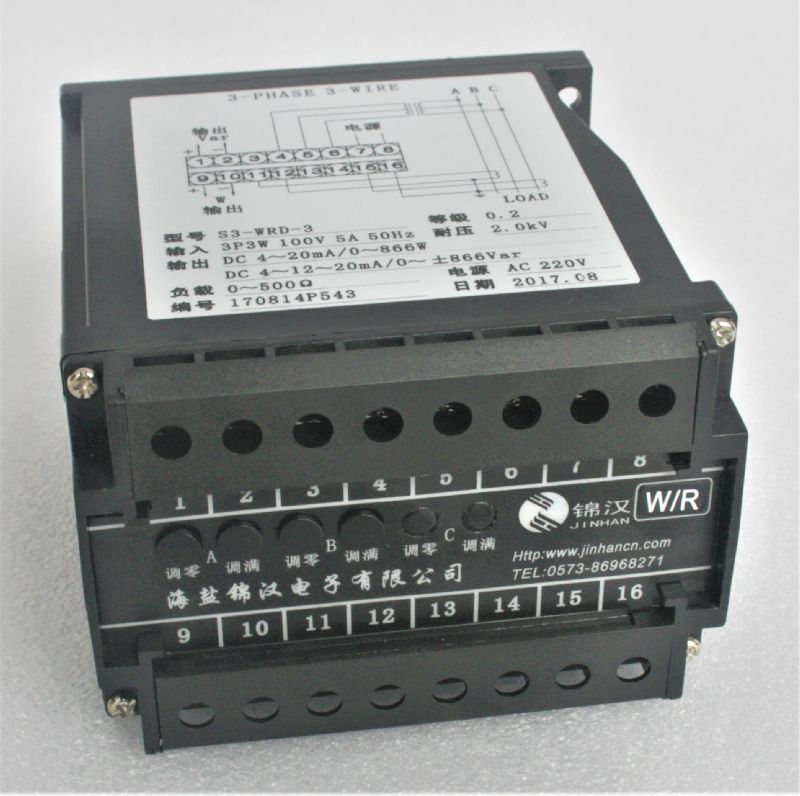

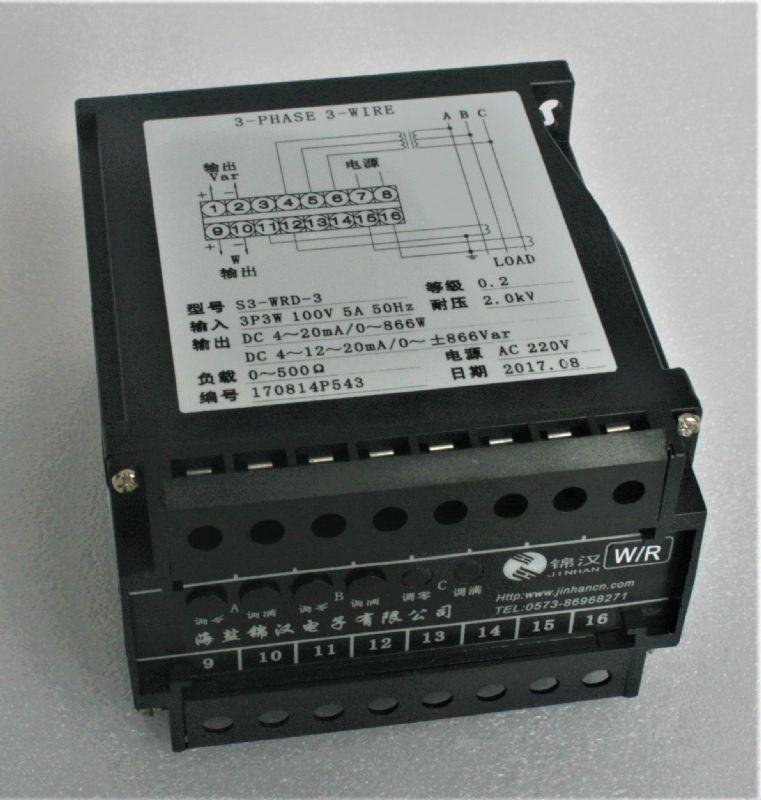

产品简介

S3、N3-WRD型有功功率/无功功率组合变送器具有与S3-N3-WD、S3-N3-RD一样的优异性能,只需一组信号,便可同时测量线路的有功和无功功率,其输出方式均为共地式输出,可长期连续运行,是实现系统有功、无功功率测量最经济的产品。有功功率可精确测量平衡和不平衡系统。无功功率采用跨相法测量:适用于频率为50Hz或60Hz三相三线对称平衡系统的测量;无功采用移相法测量:适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量,它独特的移相电路保证输入信号在40Hz-600Hz范围内,不因信号频率的变化而产生附加误差。

在线客服:
分享到:

1.产品特点

   该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可具有测量逆向功率的能力。

     具有长距离传送能力(420mA500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。


2.产品型号:

S3-WRD-1 :单相无功功率变送器,精度等级:0.2%RO

S3-WRD-3 :三相三线无功功率变送器,精度等级:0.2%RO

S3-WRD-3A:三相四线无功功率变送器,精度等级:0.2%RO

N3-WRD-1 :单相无功功率变送器,精度等级:0.5%RO

N3-WRD-3 :三相三线无功功率变送器,精度等级:0.5%RO

N3-WRD-3A:三相四线无功功率变送器,精度等级:0.5%RO

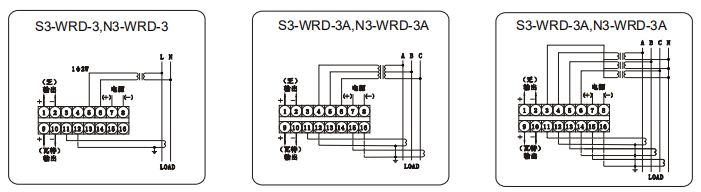

3.接线图:

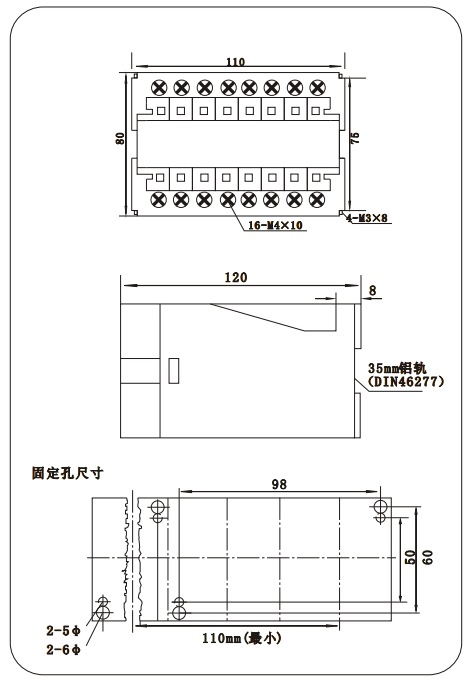

4.外形尺寸图:


1.选型指定事项:

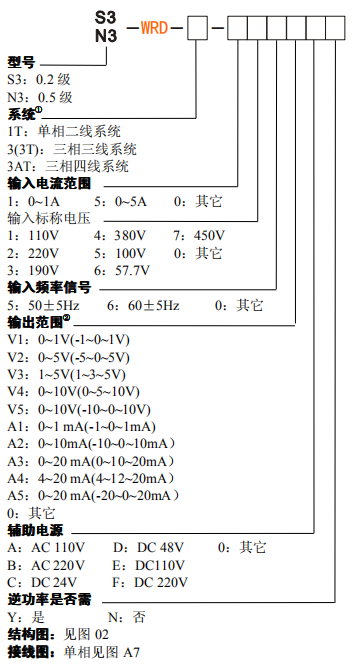

2.型号及参数填写示例:

1N3-WRD-3-555A4BY

0.5级三相三线有功/无功功率变送器(跨相法)

输入标称电流:5A;输入标称电压:100V

标称输入功率 (有功功率/无功功率)866W/866Var

输入信号频率:50±5Hz

输出范围:4~12~20mA

分别对应 -866~0~866W /-866~0~866Var

辅助电源:AC220V。需要测量逆向功率。


2S3-WRD-3T-115A4BN

0.2级三相三线有功/无功功率变送器(移相法)

输入标称电流:1A;输入标称电压:110V

标称输入功率 (有功功率/无功功率)190W/190Var

输入信号频率:50±5Hz

输出范围:4~20mA

分别对应 0~170W /0~170Var

辅助电源:AC220V。不需要测量逆向功率。



3S3-WRD-3AT-565A4BN

0.5级三相四线无功功率变送器(移相法)

输入标称电流:5A;输入标称电压:57.7V

标称输入功率 (有功功率/无功功率)866W/866Var

输入信号频率:50±5Hz

输出范围:4~20mA

分别对应 0~866W /0~866Var

辅助电源:AC220V。不需要测量逆向功率。

注:

①系统:有T标注,用移相法测量;无T标注,用跨相法测量。

②输出范围()内的值,为正、逆向功率输出时所指定值。对于无功功率测量:当输出负向值时,表示系统的容性阻抗最大;当输出正向值时,表示系统的感性阻抗最大。

③对系统功率的标定见前有功功率注释:②项。

④若用户需要其他特殊标定,请在合同中注明参数值。
