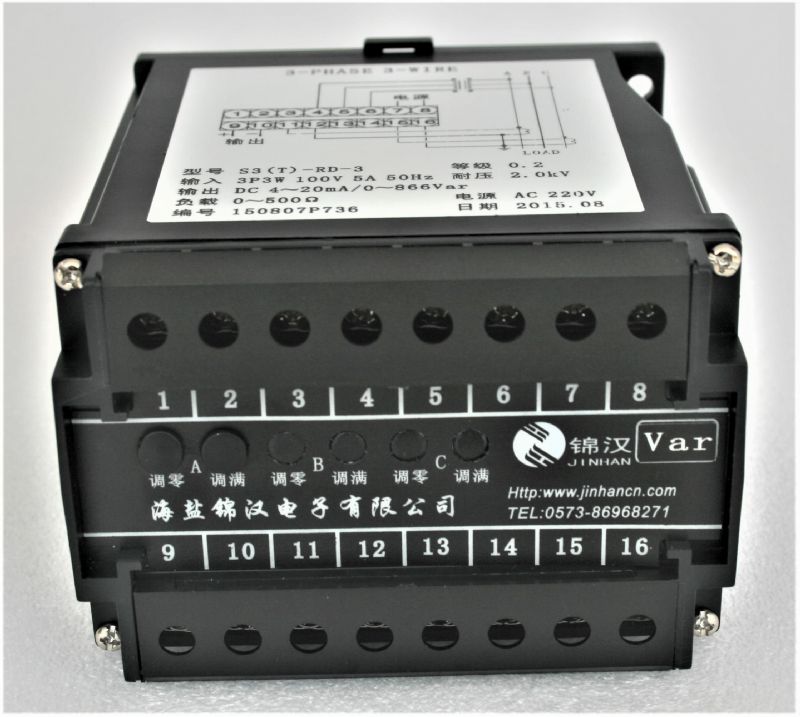

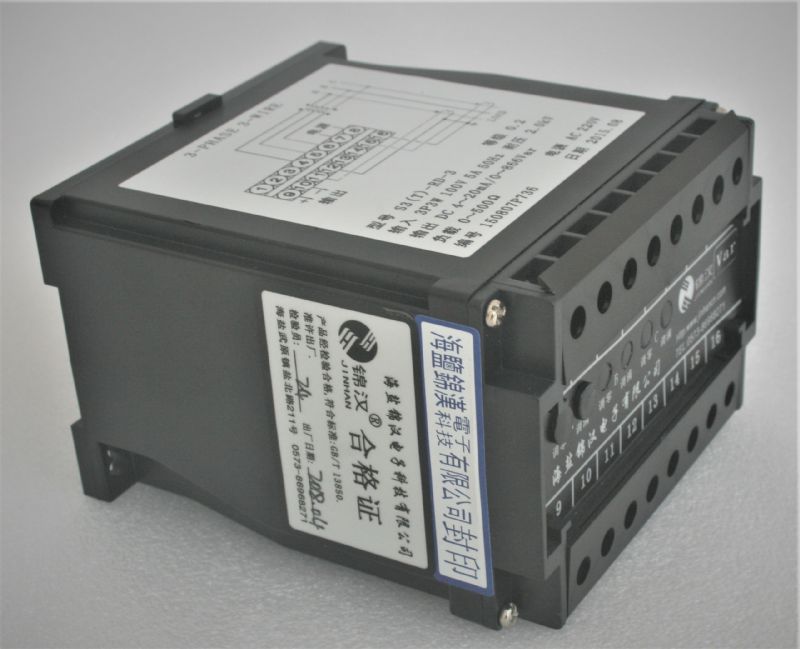

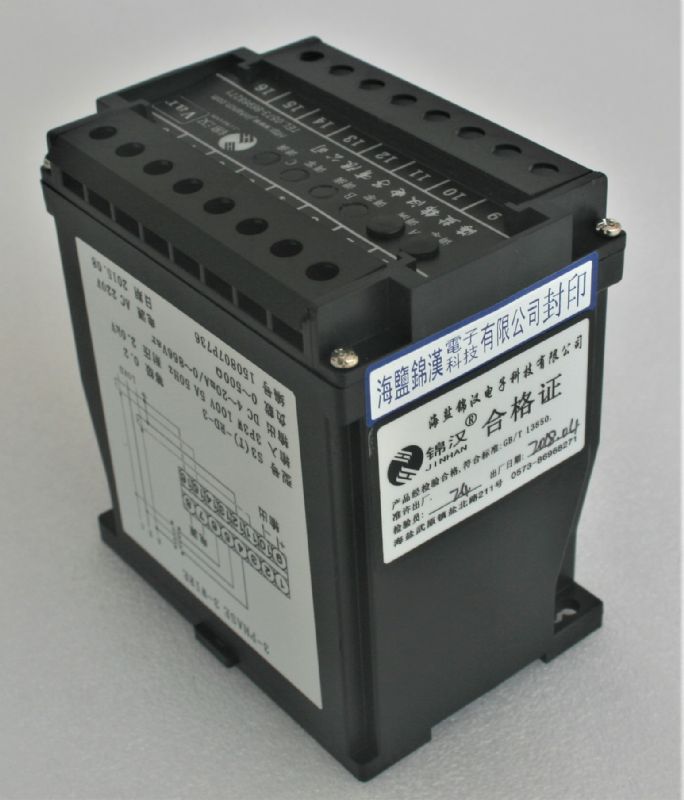

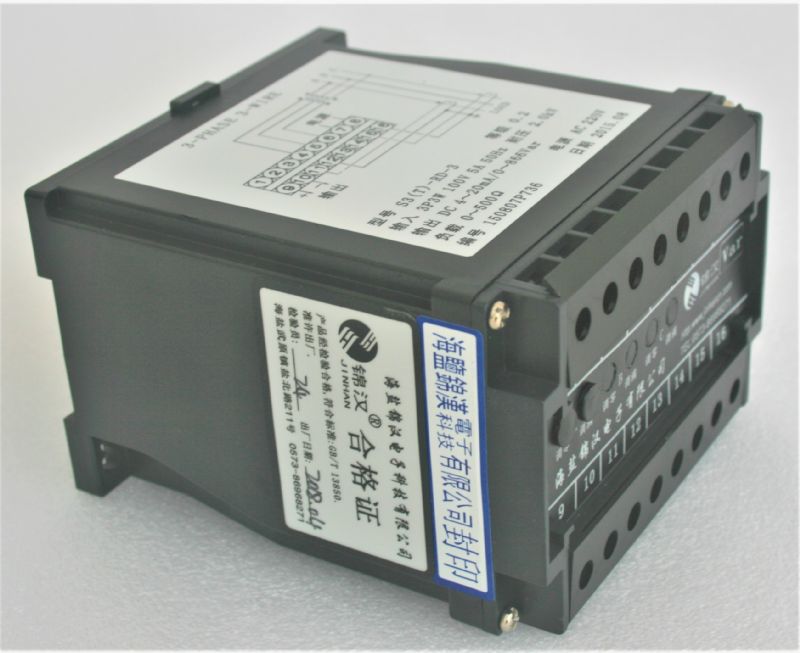

S3、N3-RD型无功功率变送器

S3,N3系列变送器

产品简介

该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可具有测量逆向无功功率的能力。具有长距离传送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

在线客服:
分享到:

1.产品概述

   S3N3-RD无功功率变送器是一种能将被输入电压、电流信号经隔离放大,转换成与输入无功功率成线性比例直流信号输出的仪器,它能反映系统负荷的特性(容性或感性), 可长期连续运行,广泛应用于电力系统以及非电力系统对测量无功功率要求较高的场所.无功功率采用跨相法测量:适用于频率为50Hz或60Hz三相三线对称平衡系统的测量;无功采用移相法测量:适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量,它独特的移相电路保证输入信号在40Hz-600Hz范围内,不因信号频率的变化而产生附加误差。

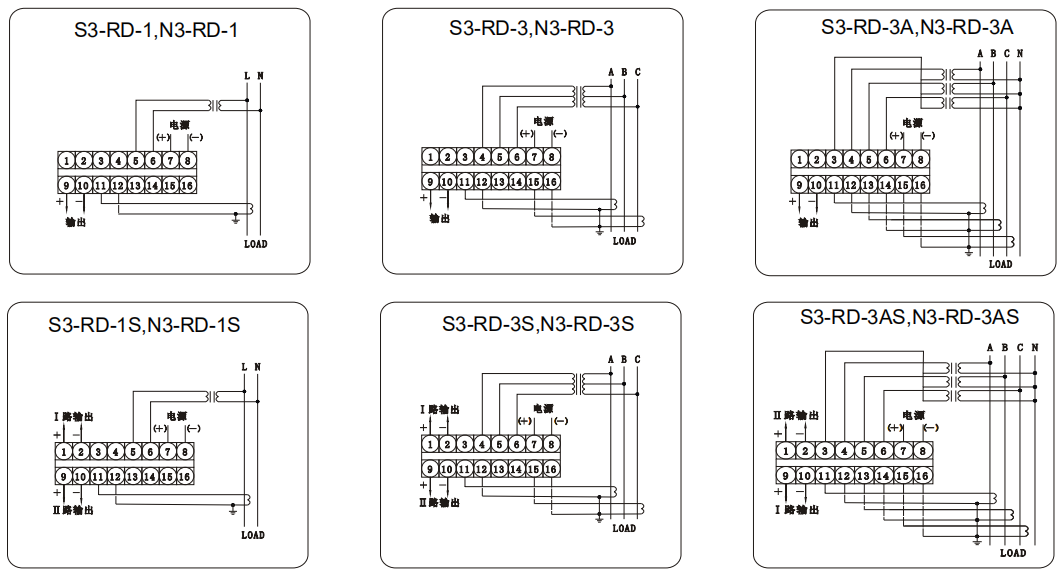

2.产品接线图:


3.外形尺寸图:


1.产品型号:

S3-RD-1 :单相无功功率变送器,精度等级:0.2%RO

S3-RD-1S :单相无功功率变送器,精度等级:0.2%RO,(双输出)

S3-RD-3 :三相三线无功功率变送器,精度等级:0.2%RO

S3-RD-3S :三相三线无功功率变送器,精度等级:0.2%RO(双输出)

S3-RD-3A:三相四线无功功率变送器,精度等级:0.2%RO

S3-RD-3AS:三相四线无功功率变送器,精度等级:0.2%RO(双输出)

N3-RD-1 :单相无功功率变送器,精度等级:0.5%RO

N3-RD-1S :单相无功功率变送器,精度等级:0.5%RO,(双输出)

N3-RD-3 :三相三线无功功率变送器,精度等级:0.5%RO

N3-RD-3S :三相三线无功功率变送器,精度等级:0.5%RO(双输出)

N3-RD-3A:三相四线无功功率变送器,精度等级:0.5%RO

N3-RD-3AS:三相四线无功功率变送器,精度等级:0.5%RO(双输出)

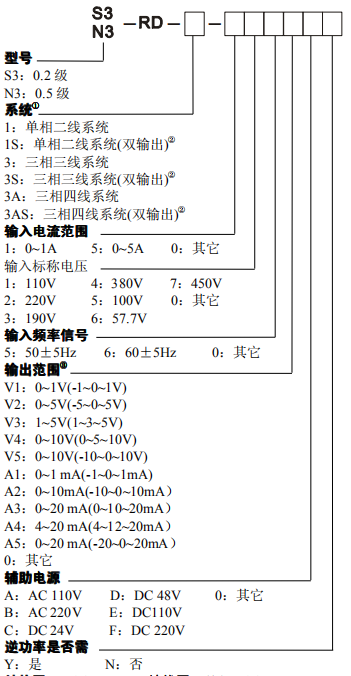

2.选型指定事项



3.型号及参数填写示例:

1N3-RD-3-555A4BY

0.5级三相三线无功功率变送器(跨相法)

输入标称电流:5A;输入标称电压:100V

标称输入功率866W

输入信号频率:50±5Hz

输出范围:4~12~20mA

对应 -866~0~866Var

辅助电源:AC220V。需要测量逆向功率。



2S3-RD-3T-155V2BY

0.2级三相三线无功功率变送器(移相法)

输入标称电流:1A;输入标称电压:100V

标称输入功率170W

输入信号频率:50±5Hz

输出范围:-5~0~5V

对应 -170~0~170Var

辅助电源:AC220V。需要测量逆向功率。



3S3-RD-3AT-565A4BN

0.2级三相四线无功功率变送器(移相法)

输入标称电流:5A;输入标称电压:57.7V

标称输入功率866W

输入信号频率:50±5Hz

输出范围:4~20mA

对应 0~866Var

辅助电源:AC220V。不需要测量逆向功率。



注:

①系统:有T标注,用移相法测量;无T标注,用跨相法测量。

②双输出第路输出为1(+)、2(-)端子。

③输出范围()内的值,为正、逆向功率输出时所指定值。对于无功功率测量:当输出负向值时,表示系统的容性阻抗最大;当输出正向值时,表示系统的感性阻抗最大。

④对系统功率的标定见前有功功率注释:②项。

⑤若用户需要其他特殊标定,请在合同中注明参数值。
