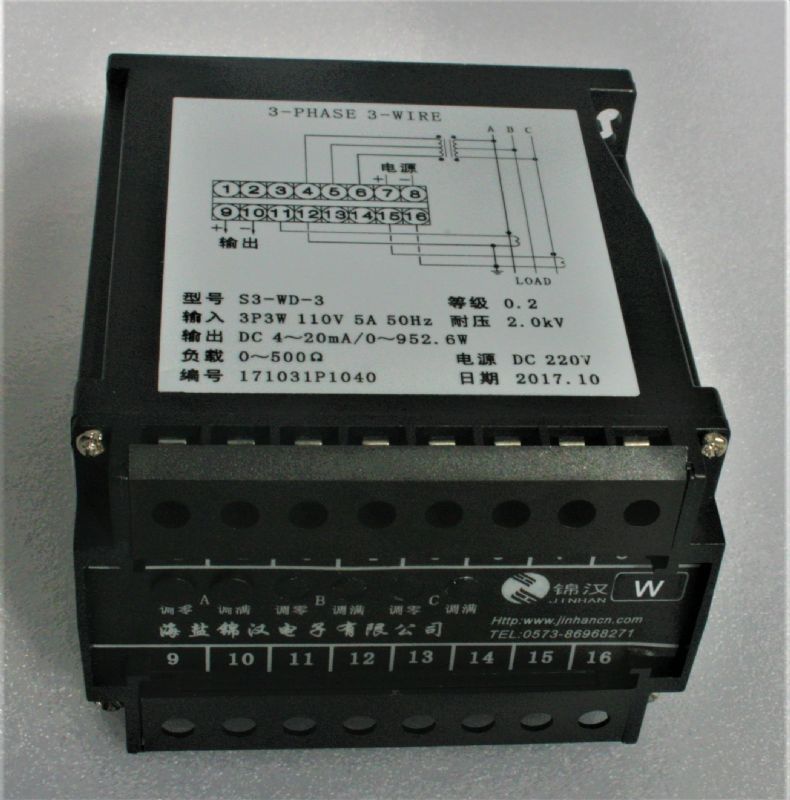

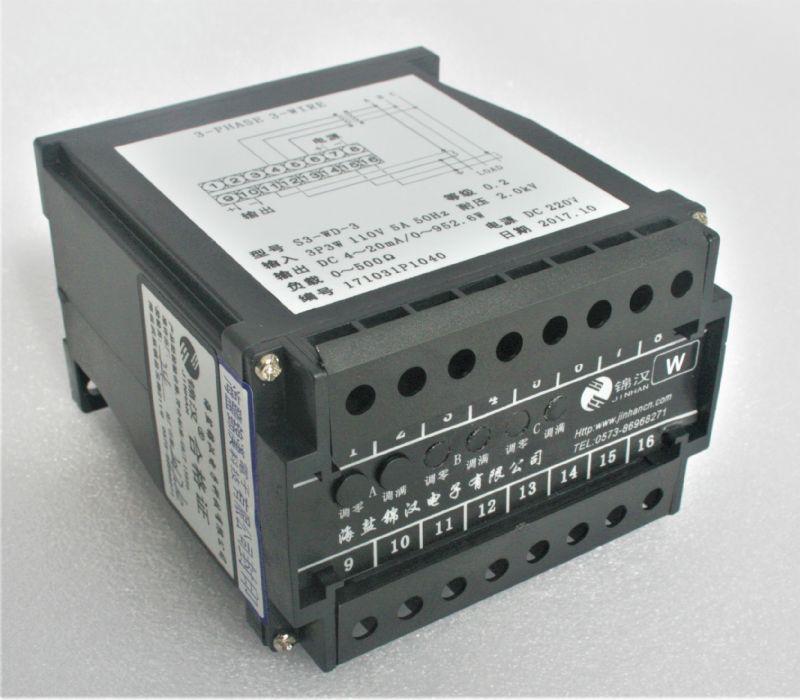

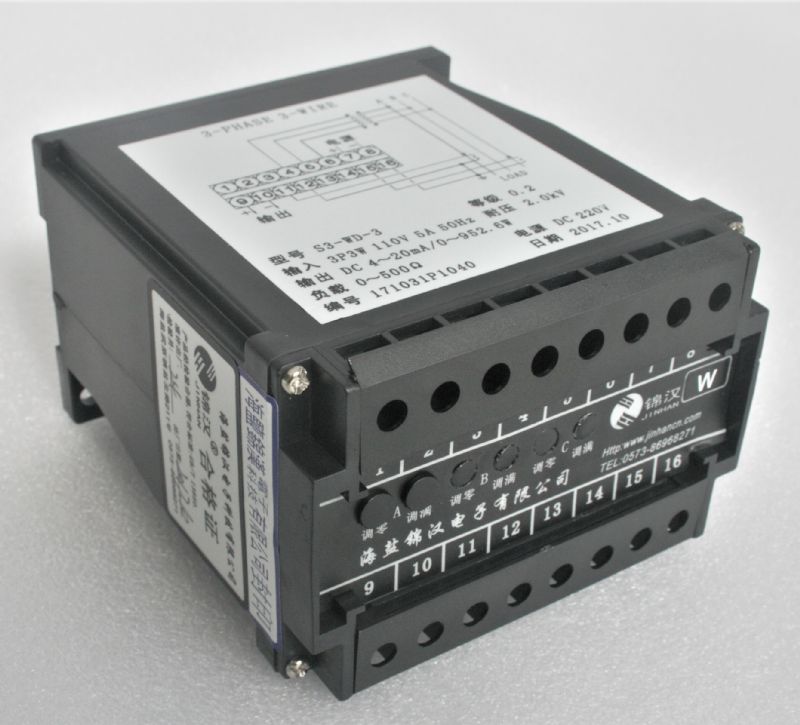

S3、N3-WD型有功功率变送器

S3,N3系列变送器

产品简介

产品特点 该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可具有测量逆向有功功率的能力.具有长距离传送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

在线客服:
分享到:

1.产品概述

  S3N3-WD型有功功率变送器是一种能将被测功率电量的电压电流分别采样、隔离放大,并经过高精度时分割乘法器运算,转换成与输入信号有功功率成线性比例直流信号输出的的仪器,它能反映被测功率在系统中的传输方向。该系列变送器适用于频率为50Hz或60Hz的单相、三相(平衡或不平衡)线路中,可广泛应用于电力及非电力系统对功率测量要求较高的场所,,可长期连续运行,实现对系统功率量的测量与控制。

2、接线图:

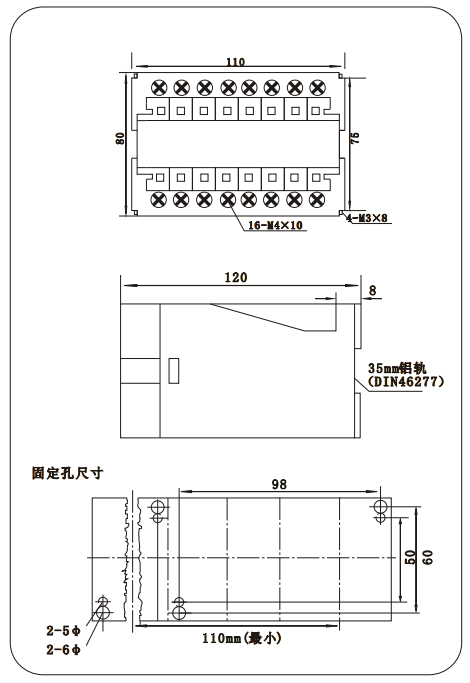

3.外形尺寸图:


1.产品型号:

S3-WD-1  :单相有功功率变送器,精度等级:0.2%RO

S3-WD-1S :单相有功功率变送器,精度等级:0.2%RO,(双输出)

S3-WD-3  :三相三线有功功率变送器,精度等级:0.2%RO

S3-WD-3S :三相三线有功功率变送器,精度等级:0.2%RO(双输出)

S3-WD-3A :三相四线有功功率变送器,精度等级:0.2%RO

S3-WD-3AS:三相四线有功功率变送器,精度等级:0.2%RO(双输出)

N3-WD-1  :单相有功功率变送器,精度等级:0.5%RO

N3-WD-1S :单相有功功率变送器,精度等级:0.5%RO,(双输出)

N3-WD-3  :三相三线有功功率变送器,精度等级:0.5%RO

N3-WD-3S :三相三线有功功率变送器,精度等级:0.5%RO(双输出)

N3-WD-3A :三相四线有功功率变送器,精度等级:0.5%RO

N3-WD-3AS:三相四线有功功率变送器,精度等级:0.5%RO(双输出)

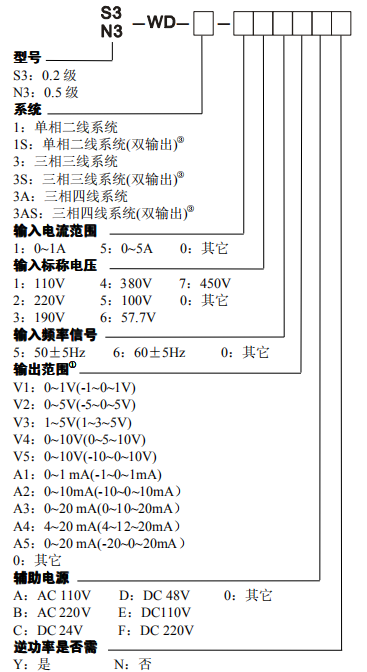

2.选型指定事项



3.型号及参数填写示例:

1N3-WD-3-555A4BY

0.5级三相三线有功功率变送器

输入标称电流:5A;输入标称电压:100V

标称输入功率866W

输入信号频率:50±5Hz

输出范围:4~12~20mA

对应 -866~0~866W

辅助电源:AC220V。需要测量逆向功率。



2S3-WD-3-155A3BN

0.2级三相三线有功功率变送器

输入标称电流:1A;输入标称电压:100V

标称输入功率170W

输入信号频率:50±5Hz

输出范围:0~20mA

对应 0~170W

辅助电源:AC220V。不需要测量逆向功率。



3S3-WD-3A-525V5BY

0.2级三相三线有功功率变送器

输入标称电流:5A;输入标称电压:220V

标称输入功率3300W

输入信号频率:50±5Hz

输出范围:-10~0~10V

对应 -3300~0~3300W

辅助电源:AC220V。需要测量逆向功率。



注:

①输出范围()内的值,为正、逆向功率输出时所指定值。

②系统功率标定:

单相为输入标称电压×输入标称电流;

三相三线制为倍的输入标称电压×输入标称电流;

三相四线制为3倍的输入标称电压×输入标称电流;

非标称值功率的标定:通常是保持输入电压为标称值,

通过改变输入电流的方式来得到需要的额定功率。

③双输出第路输出为1(+)、2(-)端子。

④若用户需要其他特殊标定,请在合同中注明参数值
