S3-WRAD有功功率/无功功率/电流组合变送器

S3,N3系列变送器

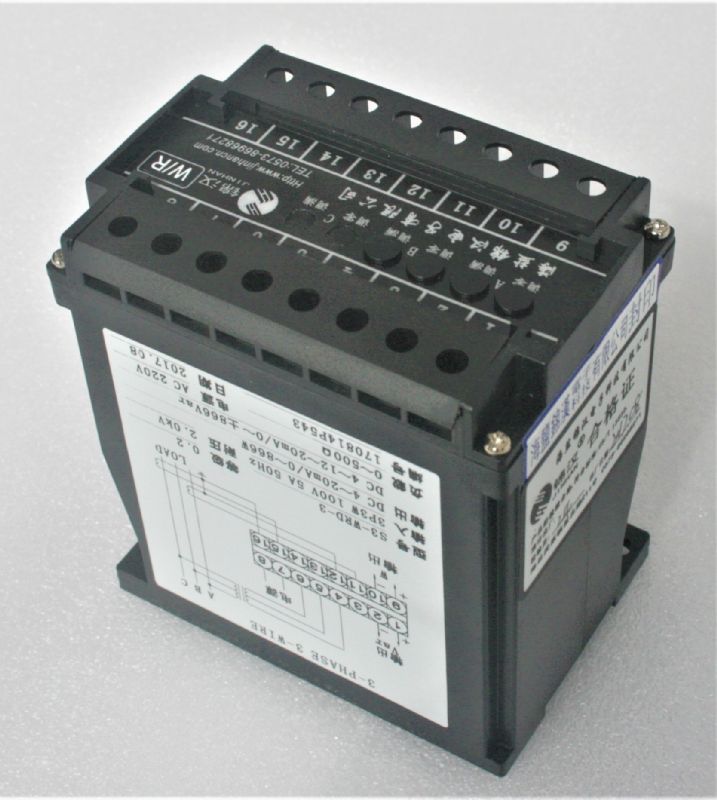

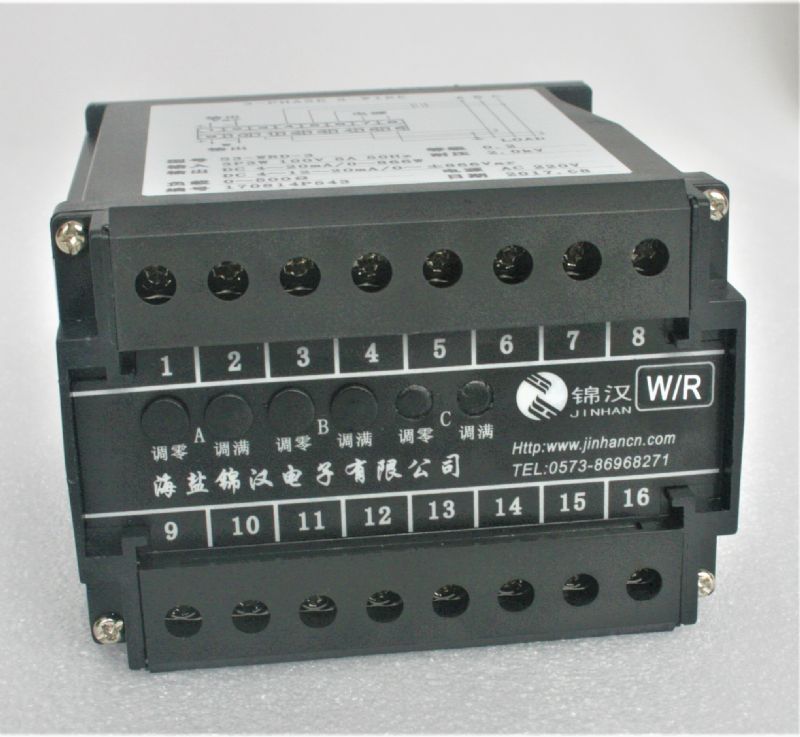

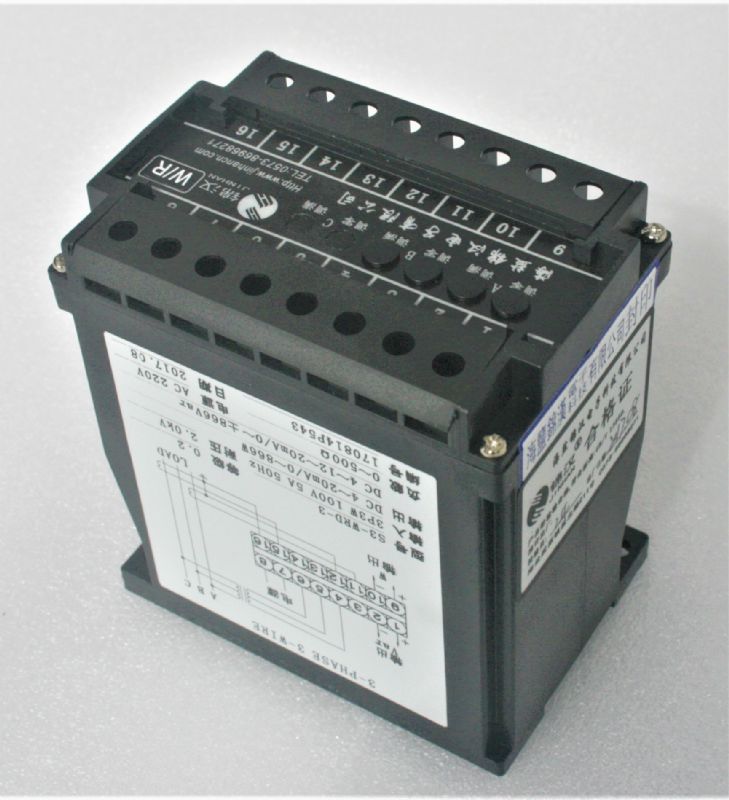

产品简介

S3-WRAD 型有功功率/无功功率/电流组合变送器具有与有功、无功、电流变送器系列一样的优异性能,只需一组信号,便可同时测一条线路的有功、无功功率及 B(A 或 C)相电流,从而完整地反映出线路的负荷状况,其输出方式均为共地式输出,是具有较高性能价格比的变送器。有功功率可精确测量平衡和不平衡系统。无功功率采用跨相法测量:适用于频率为 50Hz 或 60Hz 三相三线对称平衡系统的测量;无功采用移相法测量:适用于频率为 50Hz 或 60Hz 单相、三相三线平衡或不平衡系统、以及三相四线系统的测量,它独特的移相电路保证输入信号在 40Hz-600Hz 范围内,不因信号频率的变化而产生附加误差.

在线客服:
分享到:

1.产品特点:
 该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可具有测量逆向功率的能力。具有长距离传送能力(4~20mA,500Ω),固定方式,符合 DIN46277,可按装于 35mm 之铝轨上.

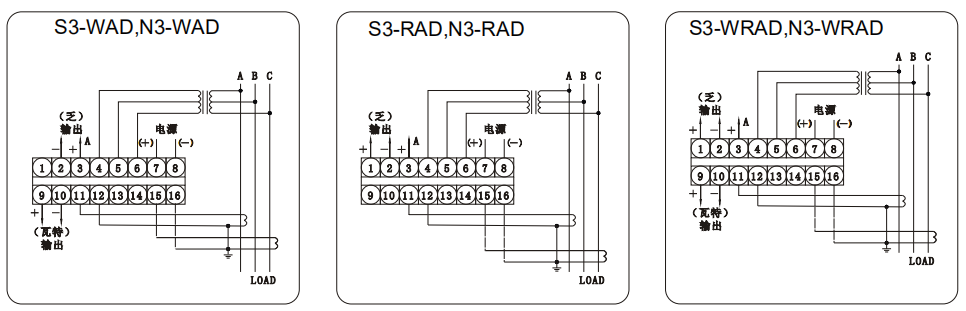

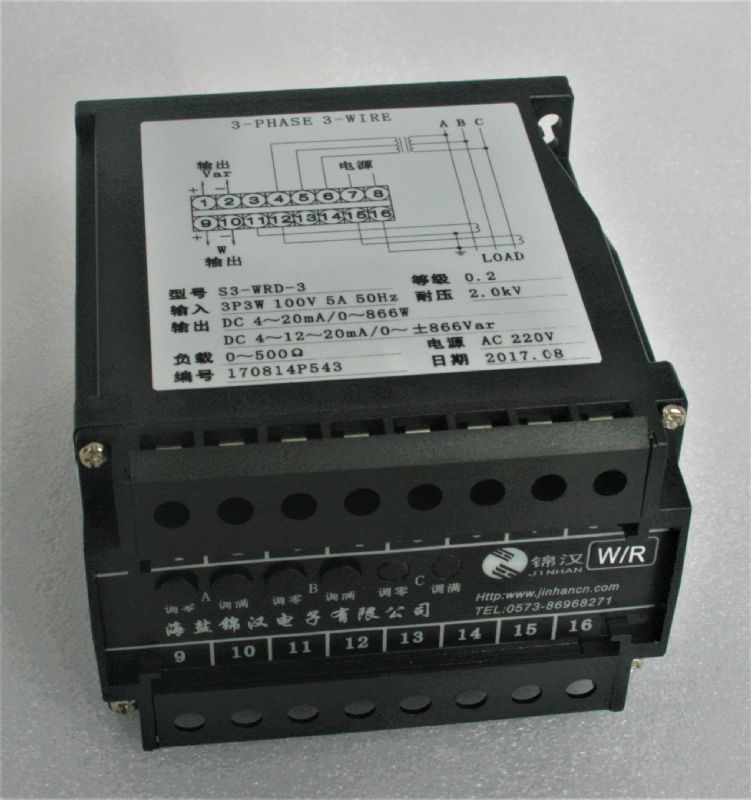

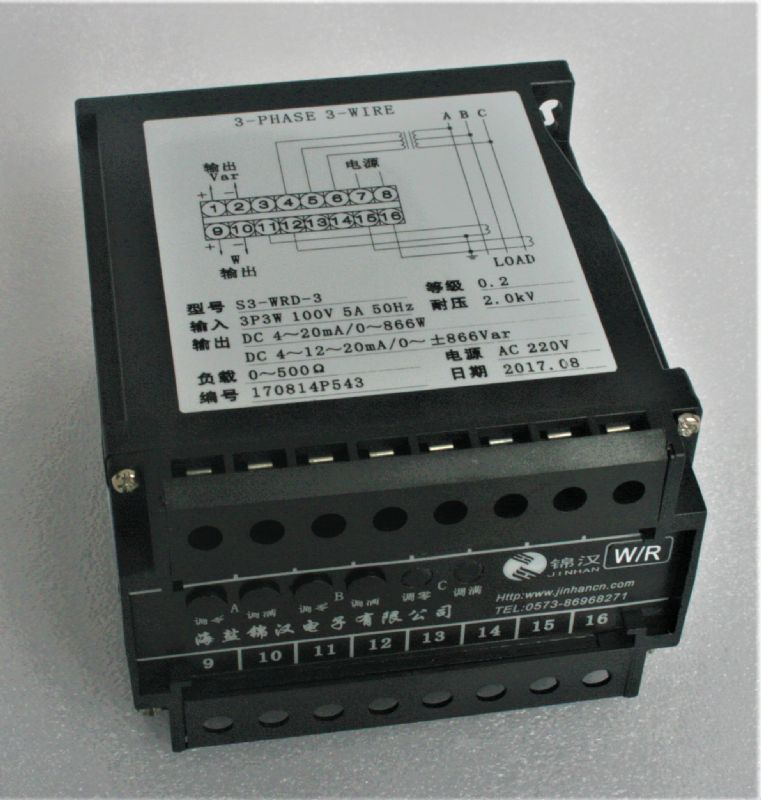

2、接线图:

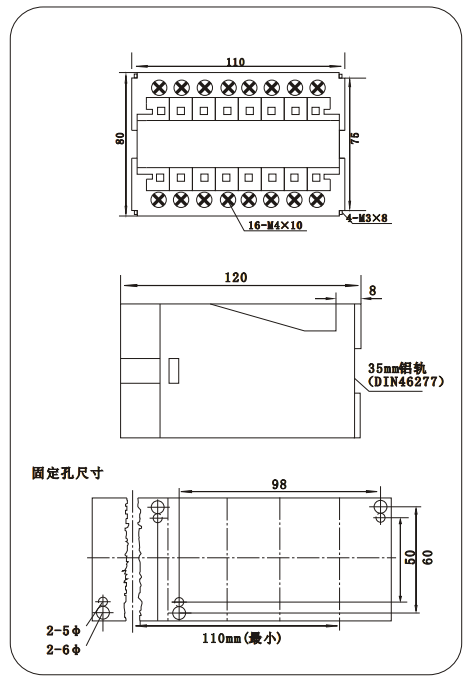

3:外形尺寸图:



1.产品型号:

S3-WRAD:三线有功/无功/电流组合变送器,精度等级:0.2%RO

S3-WAD:三相三线有功功率/电流组合变送器,精度等级:0.2%RO

S3-RAD:三相三线无功功率/电流组合变送器,精度等级:0.2%RO

N3-WRAD:三线有功/无功/电流组合变送器,精度等级:0.5%RO

N3-WAD:三相三线有功功率/电流组合变送器,精度等级:0.5%RO

N3-RAD:三相三线无功功率/电流组合变送器,精度等级:0.5%RO

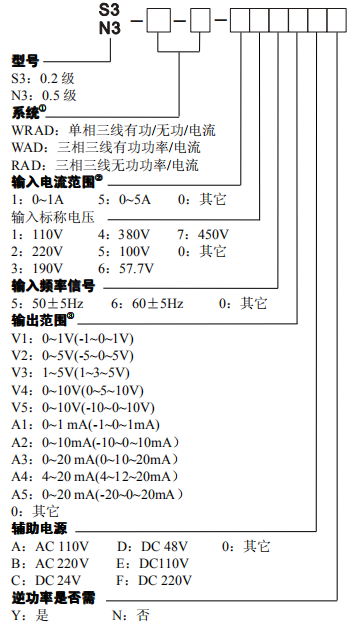

2.选型指定事项:



2. 型号及参数填写示例:

1) N3-WRAD-3-555A4BY

0.5 级三相三线有功/无功功率/电流变送器(跨相法)

输入标称电流:5A;

输入标称电压:100V;

标称输入功率④(有功功率/无功功率):866W/866Var

输入信号频率:50±5Hz;

输出范围:4~20mA;对应 0~5A

4~12~20mA;分别对应 -866~0~866W /-866~0~866Var

辅助电源:AC220V。需要测量逆向功率。

2) S3-WRAD-3T-555A4BY

 0.2 级三相三线有功/无功功率变送器(移相法)

输入标称电流:5A;输入标称电压:100V;

标称输入功率④(有功功率/无功功率):866W/866Var

输入信号频率:50±5Hz;

输出范围:4~20mA;对应 0~5A

4~12~20mA;分别对应 -866~0~866W /-866~0~866Var

辅助电源:AC220V。需要测量逆向功率。

注:

①.系统:有T 标注,用移相法测量;无T标注,用跨相法测量。

②组合变送器中电流的测量为单独的,用户可以根据其系统要,任意接入A、B、C 相中的任一相电流。

③输出范围()内的值,为正、逆向功率输出时所指定值。对于无功功率测量:当输出负向值时,表示系统的容性阻抗最大;当输出正向值时,表示系统的感性阻抗最大。

④对系统功率的标定见前有功功率注释:②项。

⑤若用户需要其他特殊标定,请在合同中注明参数值。
