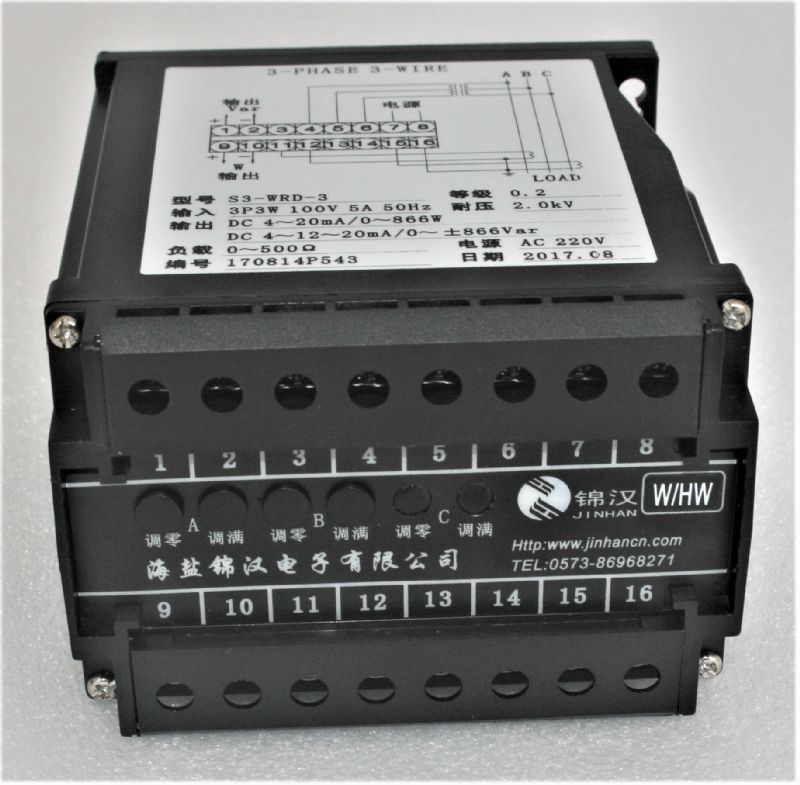

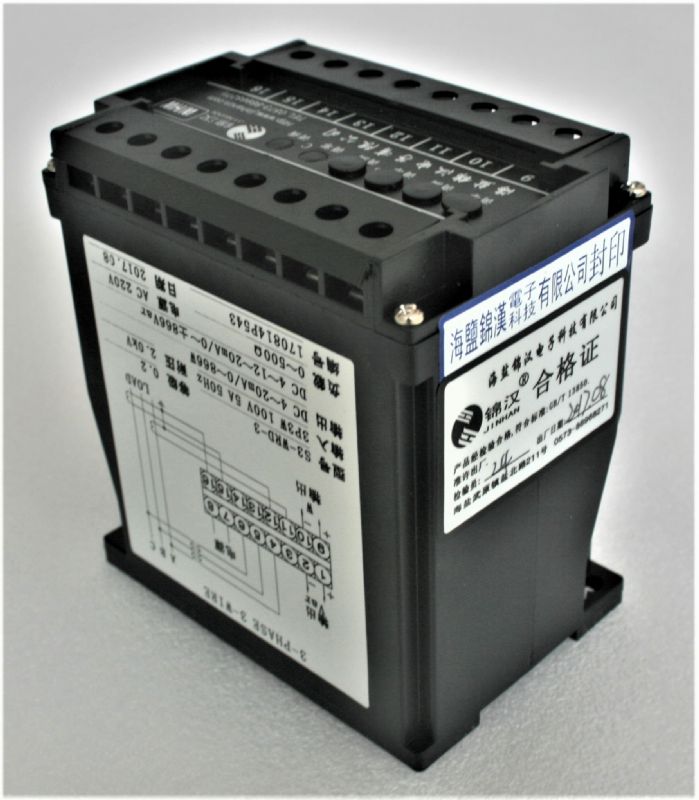

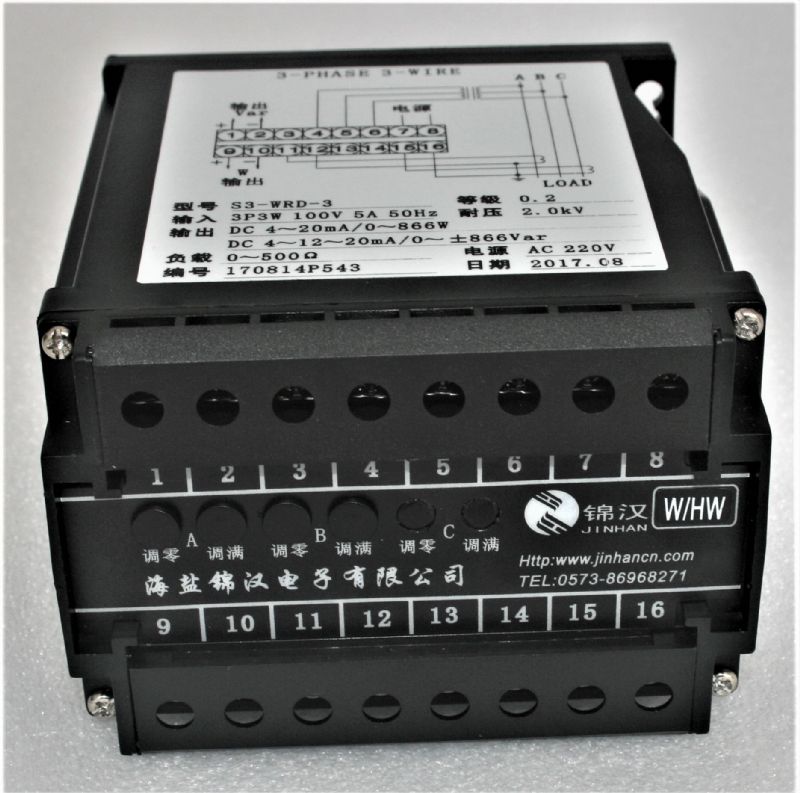

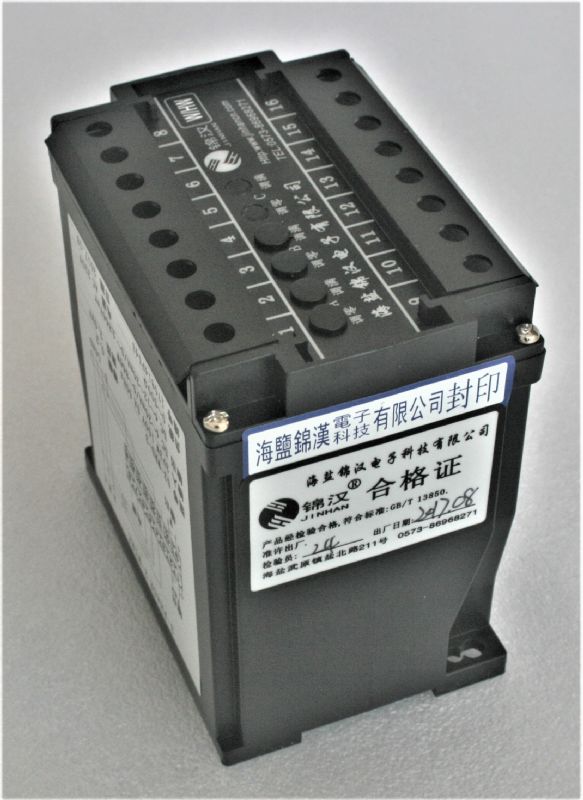

S3-WHW 型有功功率/有功电能组合变送器

S3,N3系列变送器

产品简介

S3、N3-WHW 型有功功率/有功电能组合变送器是一种可同时测量系统有功功率和有功电能的仪器,它只需要一组输入信号就可将系统的有功功率转换成直流信号、有功电能转换成高线性比例脉冲量的输出,且当有功功率为电流方式输出时,采用共地式电流输出,更便于与二次系统的接线,是具有较高性能价格比的变送器。它适用于频率为 50Hz 或 60Hz 以及特殊频率三相三线(平衡或不平衡)系统,以及在非电能量计费系统中作为自动化监测用的电能量测量,且 S3、N3 系列有功电能技术指标分别符合 GB/T15283-99《0.5、1 和 2 级交流有功电度表》标准中关于 0.5级有功电度表的相关规定。

在线客服:
分享到:

1.特点:
 该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。可测量逆有功电能的能力.具有长距离传送能力(4~20mA,500Ω),固定方式,符合 DIN46277,可按装于 35mm 之铝轨上。

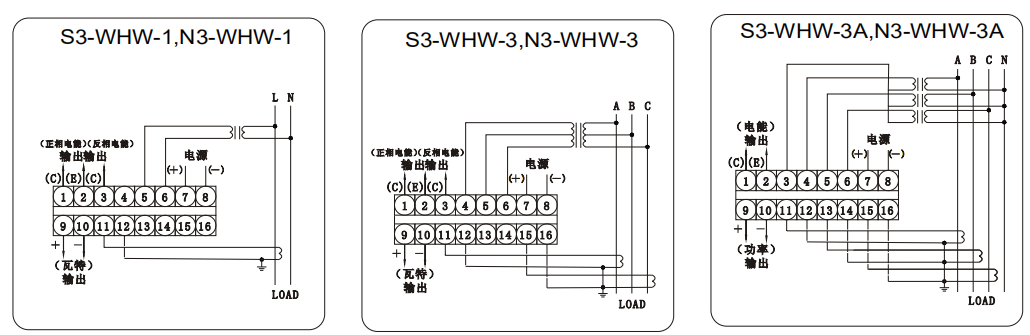

2.接线方式:

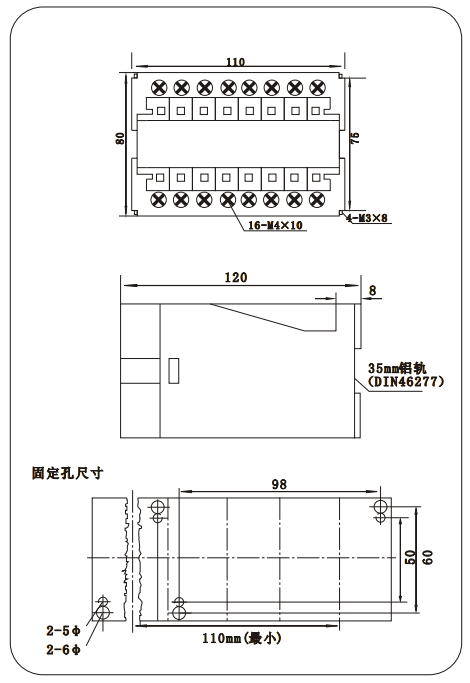

3.外形尺寸:




1.产品型号:

S3-WHW-1   :单相有功功率/有功电能组合变送器,精度等级:0.2%RO

S3-WHW-3   :三相三线相有功功率/有功电能组合变送器,精度等级:0.2%RO

S3-WHW-3A  :三相四线相有功功率/有功电能组合变送器,精度等级:0.2%RO

S3(T)-WHW-3:三相三线相有功功率/有功电能组合变送器,精度等级:0.2%RO

S3(T)-WHW-3A:三相四线相有功功率/有功电能组合变送器,精度等级:0.2%RO

N3-WHW-1    :单相有功功率/有功电能组合变送器,精度等级:0.5%RO

N3-WHW-3    :三相三线相有功功率/有功电能组合变送器,精度等级:0.5%RO

N3-WHW-3A   :三相四线相有功功率/有功电能组合变送器,精度等级:0.5%RO


2.选型指定事项:



3.型号及参数填写示例:

(1) S3-WHW-3-555A43CB

0.2级三相三线有功功率/有功电能变送器

输入标称电流:5A;

输入标称电压:100V;

标称输入功率④:866W;

输入信号频率:50±5Hz;

输出范围(功率):4-20mA 对应:0-866W;

输出范围(电能常数):10000 个脉冲/kWh

输出型式:无电压纯接点(光耦集电极开路输出);

辅助电源:AC220V。


(2) N3-WHW-3-155V23CB

0.5级三相三线有功功率/有功电能变送器

输入标称电流:1A;

输入标称电压:100V;

标称输入功率④:170W;

输入信号频率:50±5Hz;

输出范围(功率):0-5V 对应:0-170W;

输出范围(电能常数):1000 个脉冲/kWh

输出型式:无电压纯接点(光耦集电极开路输出);

辅助电源:AC220V。
