交流电压变送器

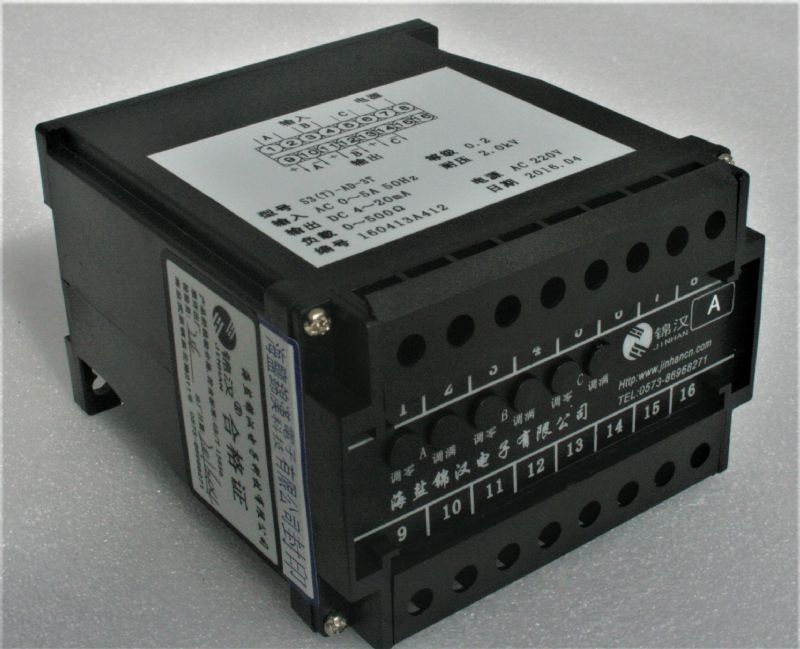

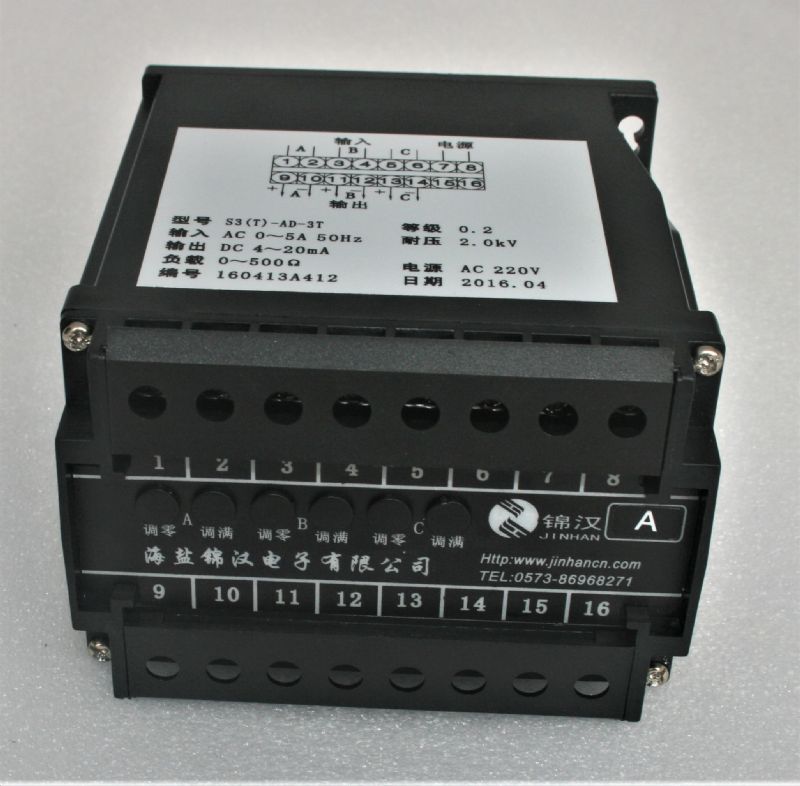

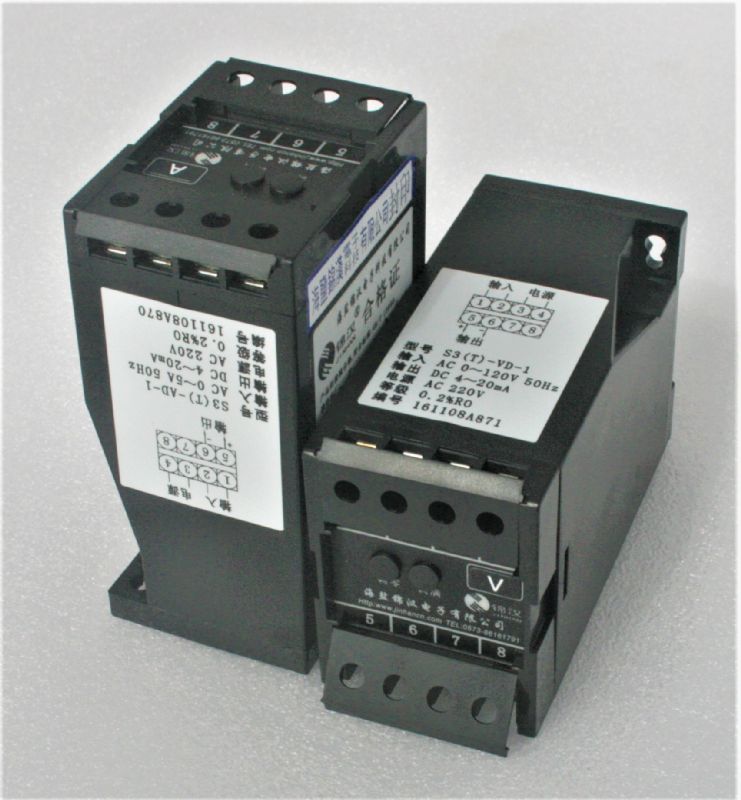

S3,N3系列变送器

产品简介

概述 交流电压变送器是一种能将被测交流电压信号经隔离放大,转换成与输入电压量成线性比例输出的直流电压或电流的仪器,它广泛应用于电力系统以及非电力系统中,可长期连续运行,实现对交流电压量的测量。 特点 该系列产品测量精度高、转换性能好、温度特性好,有防雷电的保护功能。S3-VD-1T(N3-VD-1T)、S3-VD-3T(N3-VD-3T)类型的变送器,输入信号失真波形不影响该仪器的测量精度。具有长距离传送能力(4~20mA,500Ω),固定方式,符合DIN46277,可按装于35mm之铝轨上。

在线客服:
分享到:

                引用标准及通用技术条件


一、引用标准

GB/T 13850-1998《交流电量转换为模拟量或数字信号的电测量变送器》

二.产品特点

采用先进稳定可靠的软硬件电路设计、专用的厚模电路、超线性的传感器和高精度的阻容器件。

测量精度高、转换线性好、温度特性好、输出范围广、负载能力强,有防雷电的保护功能。

产品年连续运行输出变化量不大于一个等级,并且性能稳定可靠。

常规输出模拟直流电量为单一直流电压或直流电流;单个量变送器可具有双路信号输出的功能。

外壳采用高强度阻燃材料压制,外型新颖美观;接线端子具有防护盖,接线操作更加方便。

具有螺钉紧固、卡销定位及继电器插头座三种安装固定方式;且每种方式安全性可靠,互换性好。

产品规格以及安装方式:

(1) 单个量(交流电流、交流电压):120mm×55 mm×80 mm(×宽×高),螺钉紧固安装方式;

(2) 温度、直流量(电流、电压):123mm×50 mm×85 mm(×宽×高),继电器插头座安装方式;

(3) 其它量为:120mm×110 mm×80 mm(×宽×高),螺钉紧固安装方式。

三、S3、N3系列电量变送器通用技术条件

技术参数

性能指标

等级指数

S30.2

N30.5

使用环境温度

0~+45℃  RH≤93%

极限工作环境温度

-10℃~+60℃

温度系数

0~+60℃≤100ppm/℃

响应时间

≤400ms

输入特性

输入信号频率范围:50Hz±10%,60Hz±10%

电流电压信号输入负荷:≤0.2VA

电流电流信号输入负荷:≤0.1VA

交流电流信号输入过负载能力:3倍标称值连续

交流电流信号输入过负载能力:10倍标称值10秒,重复5次,间隔300s

交流电流信号输入过负载能力:50倍标称值1秒,重复5次,间隔300s

交流电压信号输入过负载能力:2倍标称值连续

满量程调整范围

≥5%

零点调整范围

≥1%

辅助电源

AC220V±15%、AC110V±15%(50Hz)

DC220V±10%、DC110V±10%(50Hz)DC48V±10%、DC24V±10%

电源功耗

交流电流、电压类≤2.5VA;功率类≤4VA

输出特性

输出信号中最大纹波量(Vp-p与基准值之比乘以100不超过等级指数的两倍

直流电压输出0~10V负载能力:≥500Ω;若为直流辅助电源:≥1kΩ

直流电流输出01mA负载能力:015kΩ;若为直流辅助电源:≥10kΩ

直流电流输出010mA负载能力:01.5kΩ;若为直流辅助电源:≥1kΩ

直流电流输出020mA负载能力:0500Ω

极限输出(max:jndf14.5V、电流40mA

绝缘阻抗

≥100MΩ DC500V 输入/输出/电源/外壳相互间

介质强度

AC 2.0kV 50Hz 1min输入/输出/电源/外壳相互间

雷电冲击波电压

符合GB/T13850-1998的6.20规定的冲击(脉冲)电压


四、S4、N4系列非电量变送器通用技术条件

技术参数

性能指标

等级指数

S40.2

N40.5

使用环境温度

0~+45℃  RH≤93%

极限工作环境温度

-10℃~+60℃

温度系数

0~+60℃≤150ppm/℃

响应时间

≤400ms;快速≤500μs

输入特性

直流电压输入量(包括辅助电源)为标称值的1.2倍,连续过输入

直流电流输入量为标称值的1.2倍,连续过输入

直流电压标称值的2倍,施加1s秒,重复10次,间隔10s

流电流标称值的20倍,施加1s秒,重复5次,间隔300s

满量程调整范围

≥20%

零点调整范围

≥10%

辅助电源

AC220V±15%、AC110V±15%(50Hz)

DC220V±10%、DC110V±10%(50Hz)DC48V±10%、DC24V±10%

电源功耗

AC≤5VA;DC≤3VA

输出特性

输出信号中最大纹波量(Vp-p与基准值之比乘以100不超过等级指数的两倍

直流电压输出0~100mV负载能力:≥100kΩ

直流电流输出01mA负载能力:015kΩ;若为直流辅助电源:≥10kΩ

直流电流输出010mA负载能力:01.5kΩ;若为直流辅助电源:≥1kΩ

直流电流输出020mA负载能力:0500Ω

极限输出(max:jndf14.5V、电流40mA

绝缘阻抗

≥100MΩ DC500V 输入/输出/电源/外壳相互间

介质强度

AC 2.0kV 50Hz 1min输入/输出/电源/外壳相互间

雷电冲击波电压

符合GB/T13850-1998的6.20规定的冲击(脉冲)电压

五、外形尺寸图:
