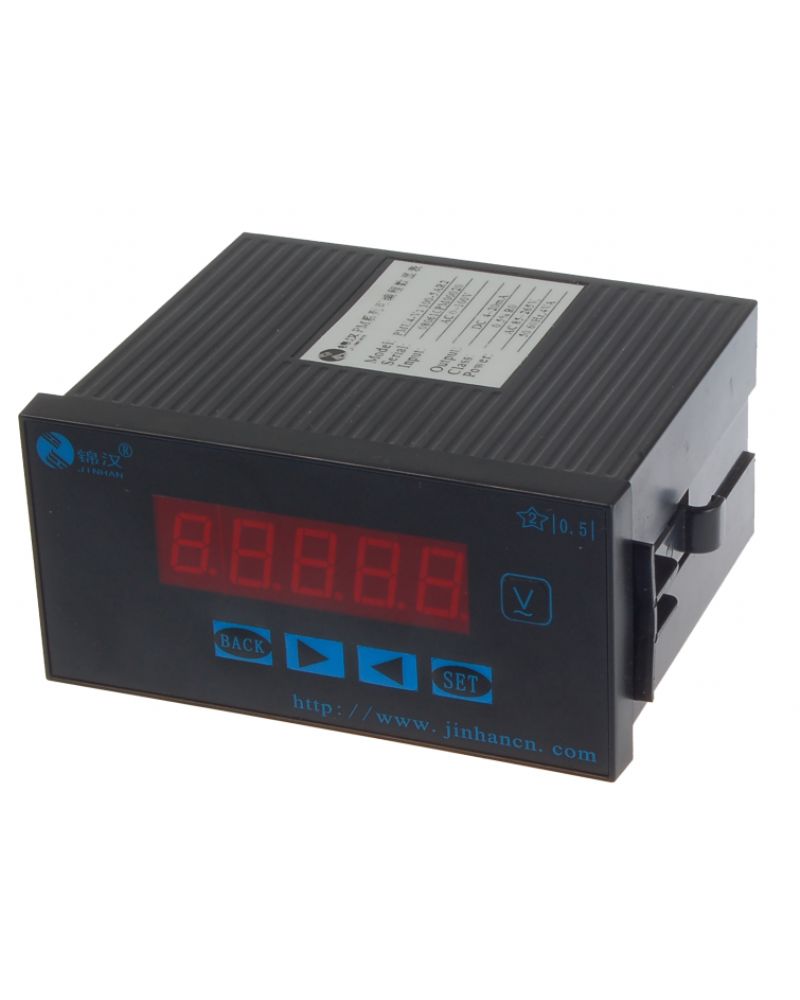

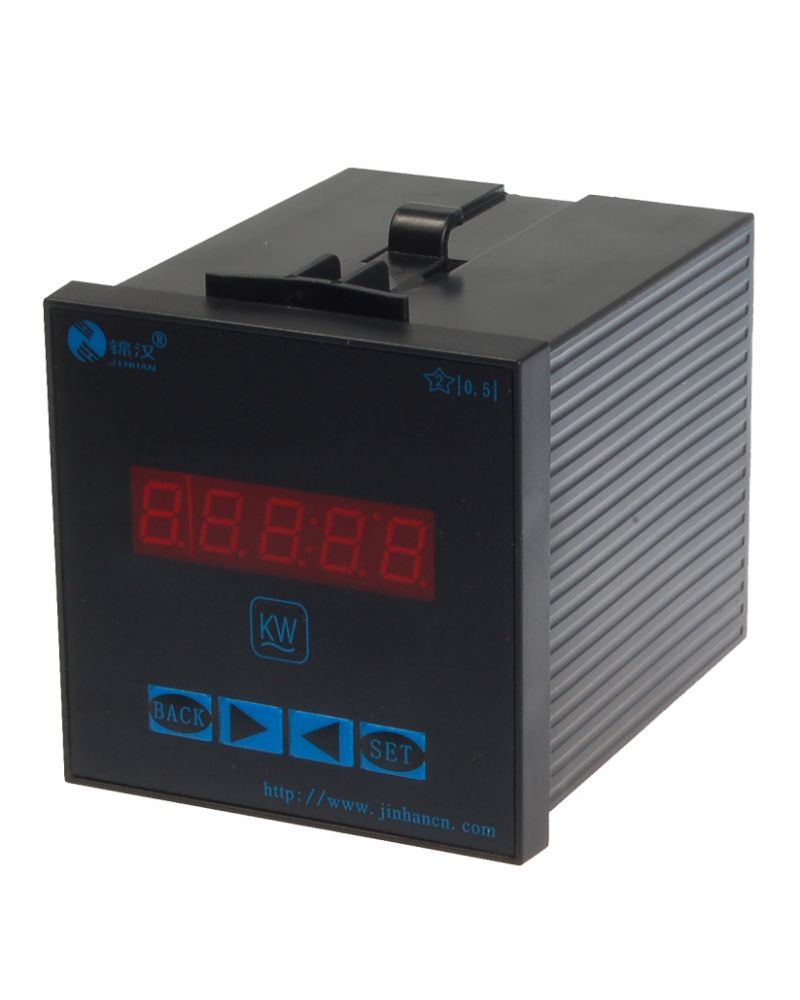

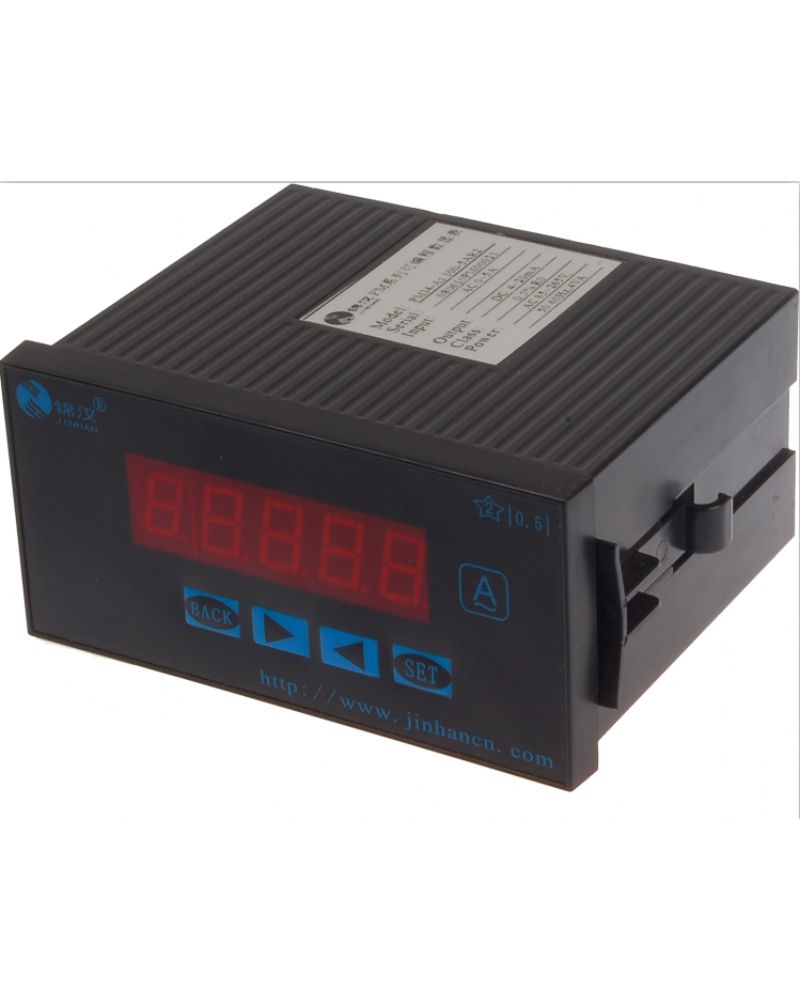

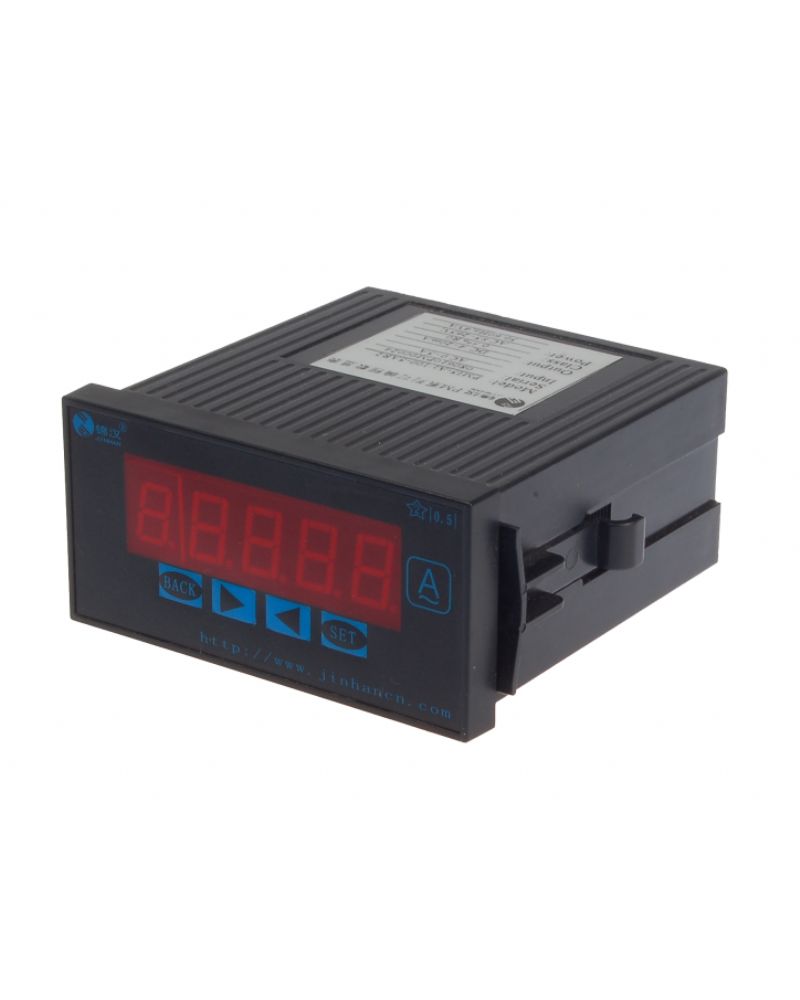

1.概述
K系列数显变送智能表是集多量显示、多路变送、数字通讯于一体的多功能智能仪表，它广泛于供配电系统的各个领域，其性能、可靠性、性价比早已为广大用户所熟悉认可而被广泛使用。
K系列可编程数显表是在X系列数显电测表基础上增加以下的功能和特点：
1、 显示倍率、通讯地址、波特率等通过面板上按钮可任意设置,使用非常灵活方便。
2、 对D1、D2可选择被测量值的变送输出，输出为4~20mA，0~5V，4~ 12~ 20mA等可选。
3、 带RS-485数字接口(DD1B除外)，采用标准MODBUS-RTU协议。
4、 适用范围广、组合功能强:三相功率表除可直接测量显示功率以外，还有通过键盘切换测量显示A,C 相电压、电流的真有效值以及频率等电参量。
5、 数字校零、数字校调，精度高,性价比极高。

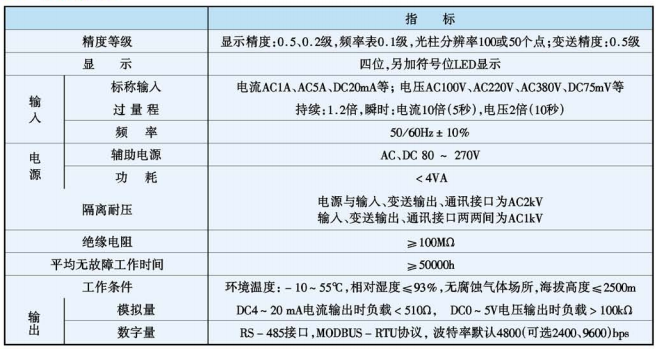

2.技术参数：

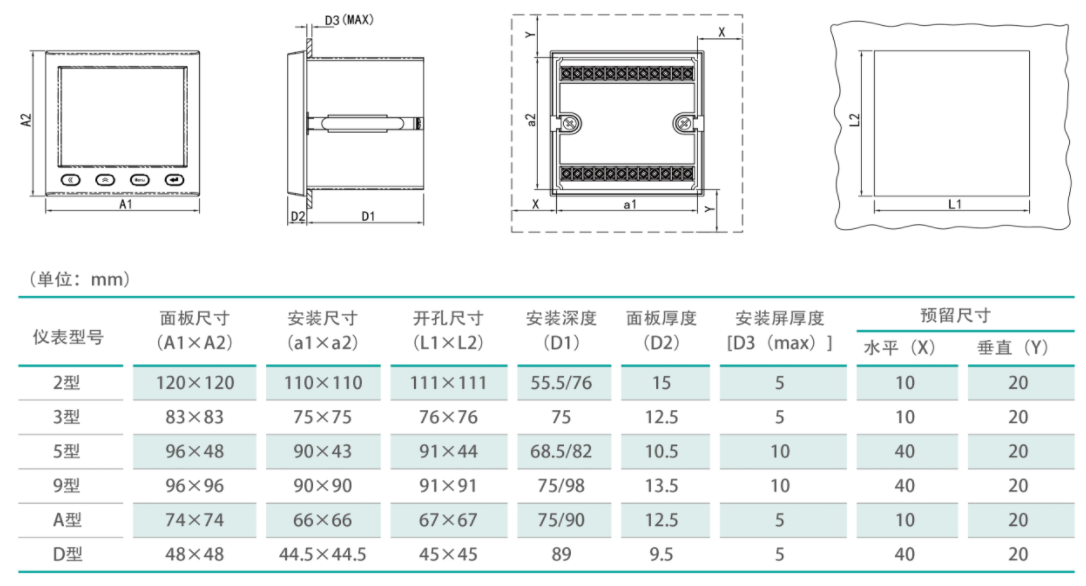

3.外形尺寸：

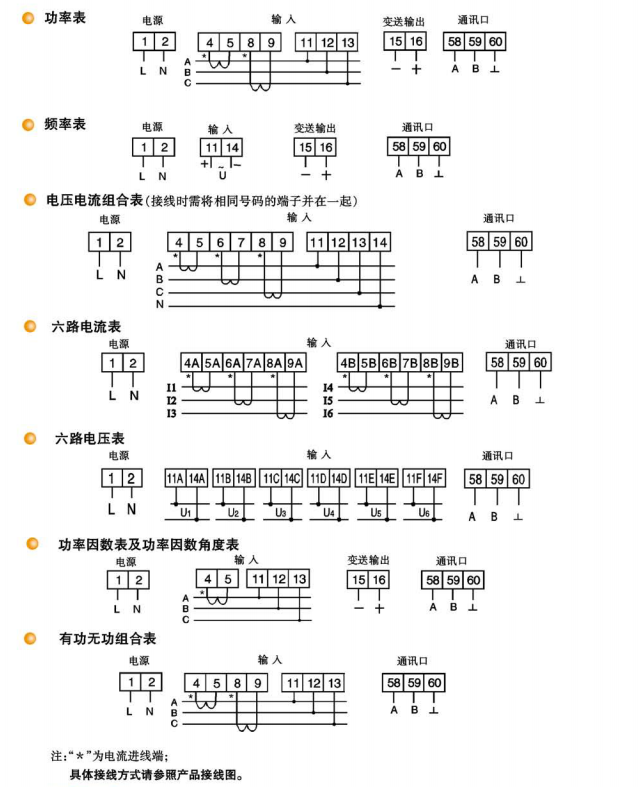

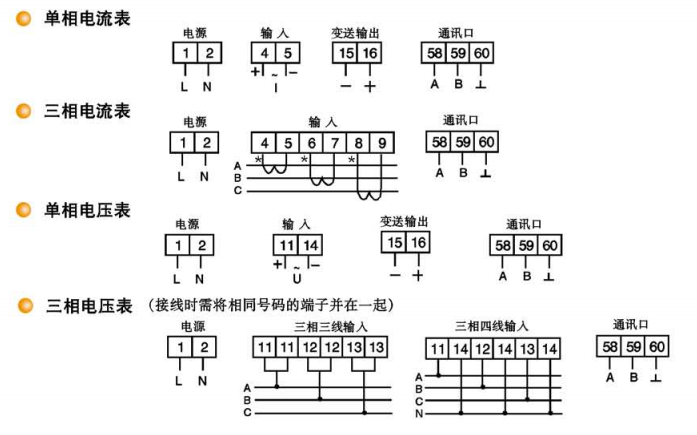

4. 接线方式：
1、选型规范：
产品名称 | 产品型号 | 相数 | □-输入方式 | 外形代号 | 变送 输出 | 设置 通讯 | ||||||||||
4-交流 | 5-直流 | 1 | 2 | 3 | 4 | 5 | 9 | A | B | C | D | |||||
电流表 | CD19□I-■K1 | 单 | ● | ● | √ | √ | √ | √ | √ | √ | √ | √ | √ | 注 | ▲ | ▲ |
CD19□I-■K2 | 单 | ● | ● | √ | √ |
|
|
| √ |
|
|
|
| ▲ | ▲ | |
CD194I-■K 3 | 三 | ● |
| √ | √ |
|
|
| √ |
|
|
|
|
| ▲ | |
CD19□I-■K4 | 三 | ● | ● |
| √ | √ |
|
| √ | √ |
| √ |
|
| ▲ | |
CD1941-■K 5 | 三 | ● |
| √ | √ |
| √ |
| √ |
|
|
|
|
| ▲ | |
CD1941-■K6 | 三 | ● |
| √ | √ |
|
|
| √ |
|
|
|
|
| ▲ | |
CD19□I-DK1B | 单 | ● | ● |
|
|
|
|
|
|
|
|
|
| ▲ |
| |
CD19□I-DK1N | 单 | ● | ● |
|
|
|
|
|
|
|
|
| √ |
| ▲ | |
CD1941-2K4L | 二个三路 | ● |
|
| √ |
|
|
|
|
|
|
|
|
| ▲ | |
CD194I-2KA | 或六路单 | ● |
|
|
|
|
|
|
|
|
|
|
|
| ▲ | |
电压表 | CD19□U-■K1 | 单 | ● | ● | √ | √ | √ | √ | √ | √ | √ | √ | √ | 注 | ▲ | ▲ |
CD19□U-■K2 | 单 | ● | ● | √ | √ |
|
|
| √ |
|
|
|
| ▲ | ▲ | |
CD19□U-■K3 | 三 | ● | ● | √ | √ |
|
|
| √ |
|
|
|
|
| ▲ | |
CD19□U-■K4 | 三 | ● | ● |
| √ | √ |
|
| √ | √ |
| √ | <, p cl,="" ass="," "msonormal"="" align="center" style="text-align: left;"> |
| ▲ | |
CD194U-■K5 | 三 | ● |
| √ | √ |
| √ |
| √ |
|
|
|
|
| ▲ | |
CD194U-■K6 | 三 | ● |
| √ | √ |
|
|
| √ |
|
|
|
|
| ▲ | |
CD194U-2K4L | 二个三路 | ● |
|
| √ |
|
|
|
|
|
|
|
|
| ▲ | |
CD194U-2KA | 或六路单 | ● |
|
| √ |
|
|
|
|
|
|
|
|
| ▲ | |
有功功率 | CD194P-■K1 | 三 | ● |
| √ | √ | √ | √ | √ | √ | √ | √ | √ |
| ▲ | ▲ |
CD194P-■K2 | 三 | ● |
| √ | √ |
|
|
| √ |
|
|
|
| ▲ | ▲ | |
无功功率 | CD194Q-■K1 | 三 | ● |
| √ |
| √ | √ | √ | √ | √ |
| √ |
| ▲ | ▲ |
CD194Q-■K2 | 三 | ● |
| √ | √ |
|
|
| √ |
|
|
|
| ▲ | ▲ | |
频率 | CD194F-■K1 | 单 | ● |
| √ | √ | √ | √ | √ | √ | √ | √ | √ |
| ▲ | ▲ |
CD194F-■K2 | 单 | ● |
| √ | √ |
|
|
|
|
|
|
|
| ▲ | ▲ | |
功率因数 | CD194H-■K1 | 三 | ● |
| √ | √ | √ | √ | √ | √ | √ | √ | √ |
| ▲ | ▲ |
功率因数角度 | CD194D-■K 1 | 三 | ● |
| √ | √ | √ | √ | √ | √ | √ | √ | √ |
| ▲ | ▲ |
组合表 | PD94UI-2K4,9K4 | 三相电压、三相电流组合，三排数显，带RS-485通讯口，无变送输出 | ||||||||||||||
PD194UI-2KA | 三相电压、三相电流组合，六排数显，带RS-485通讯口，无变送输出 | |||||||||||||||
推荐型号：
7.1单相电流表
型号 | 名称 | 可以替代型号 |
CD194I-5D1 | 48*96单相交流电流表 | PA194I-5D1 |
CD194I-9D1 | 96*96单相交流电流表 | PA194I-9D1 |
CD194I-3D1 | 80*80单相交流电流表 | PA194I-3D1 |
CD194I-DD1 | 48*48单相交流电流表 | PA194I-DD1 |
7.2单相电压表
型号 | 名称 | 可以替代型号 |
CD194U-5D1 | 48*96单相交流电压表 | PZ194U-5D1 |
CD194U-9D1 | 96*96单相交流电压表 | PZ194U-9D1 |
CD194U-3D1 | 80*80单相交流电压表 | PZ194U-3D1 |
CD194U-DD1 | 48*48单相交流电压表 | PZ194U-DD1 |
7.3 三相电流表
型号 | 名称 | 可以替代型号 |
CD194I-2D4 | 120*120三相交流电流表 | PA194I-2D4 |
CD194I-9D4 | 96*96三相交流电流表 | PA194I-9D4 |
CD194I-3D4 | 80*80三相交流电流表 | PA194I-3D4 |
CD194I-AD4 | 48*48三相交流电流表 | PA194I-AD4 |
7.4 三相电压表：
型号 | 名称 | 可以替代型号 |
CD194U-2D4 | 120*120三相交流电压表 | PZ194U-2D4 |
CD194U-9D4 | 96*96三相交流电压表 | PZ194U-9D4 |
CD194U-3D4 | 80*80三相交流电压表 | PZ194U-3D4 |
CD194U-AD4 | 48*48三相交流电压表 | PZ194U-AD4 |
7.5功率表：
型号 | 名称 | 可以替代型号 |
CD194P-5D1 | 48*96三相交流有功表 | PS194P-5D1 |
CD194P-9D1 | 96*96三相交流有功表 | PS194P-9D1 |
CD194Q-3D1 | 80*80三相交流无功表 | PS194Q-3D1 |
CD194Q-2D1 | 48*48三相交流无功表 | PS194Q-DD1 |
8.功能简表：
仪表类型 | 功 能 | ||||||
数字显示 | 变送输出 | 通讯接口 | 电能脉冲 | 可编程 | 开关量入 | 开关量出 | |
CD194Z网络电力仪表 | 有 | 可选 | 有 | 有 | 有 | 可选 | 可选 |
CD194E多功能电力仪表 | 有 | 无 | 有 | 有 | 有 | 无 | 无 |
安装式复费率电能表 | 有 | 无 | 有 | 有 | 有 | 无 | 无 |
S系列数字式测控表 | 有 | 无 | 有 | 无 | 有 | 可选 | 有 |
K系列可编程数显表 | 有 | K1、K2有 | 有 | 无 | 有 | 无 | 无 |
D系列数显变送智能表 | 有 | 有 | 有 | 无 | 有 | 无 | 无 |
X系列数显电测表 | 有 | 无 | 无 | 无 | 无 | 无 | 无 |
JD194-BS电量变送器 | 无 | 部分有 | 部分有 | BS4Z6 | 无 | 无 | 无 |
低压保护单元 | 测 | 量、保护、控制、通讯、SOE事件记录 | |||||
电力质量分析系列 | 谐波测量、复费率、事件记录、电网质量分析、电能脉冲、通讯、开关量 | ||||||
