GP-30/GP-30B插拔式型电量变送器

GP以及EP系列电量变送器

产品简介

GP-30/GP-30B型电量变送器,系GP派生系列电量变送器,具有和GP系列变送器完全一样优异的性能,并具有插拔式的结构,安装、维护方便可靠。

在线客服:
分享到:

GP-30/GP-30B型电量变送器

1.概

GP-30/GP-30B型电量变送器,系GP派生系列电量变送器,具有和GP系列变送器完全一样优异的性能,并具有插拔式的结构,安装、维护方便可靠。

GP-30型(对应小外壳,公司定义为A型)变送器是目前市场上普遍采用的壳体,也是公司推荐使用的外形。GP-30B型(对应大外壳,公司定义为B型)变送器是公司在2003年11月份为适应特殊客户的需要而推出的定制产品。A型和B型虽然具有完全相同的性能和精度,但两种外形和接线不能互换和通用。建议使用GP-30(即A型)产品。

2.型号

 GPA-30/GPA-30B:交流电流变送器

 GPAX-30/GPAX-30B:二组合交流电流变送器

 GPV-30/GPV-30B:交流电压变送器

 GPVX-30/GPVX-30B:二组合交流电压变送器

 GPAD-30/GPAD-30B:直流电流变送器

 GPVD-30/GPVD-30B:直流电压变送器

 GPW201-30/GPW201-30B:三相三线有功功率变送器

 GPK201-30/GPK201-30B:三相三线无功功率变送器

 GPF-30/GPF-30B:频率变送器


3.接线图:请下载产品说明书

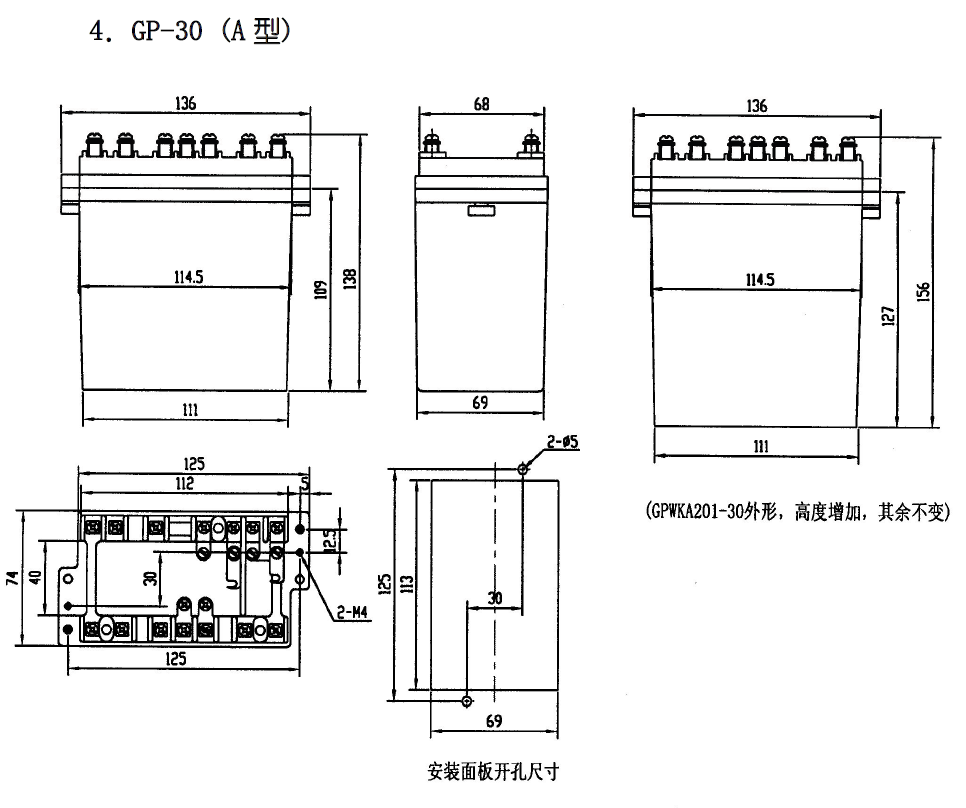

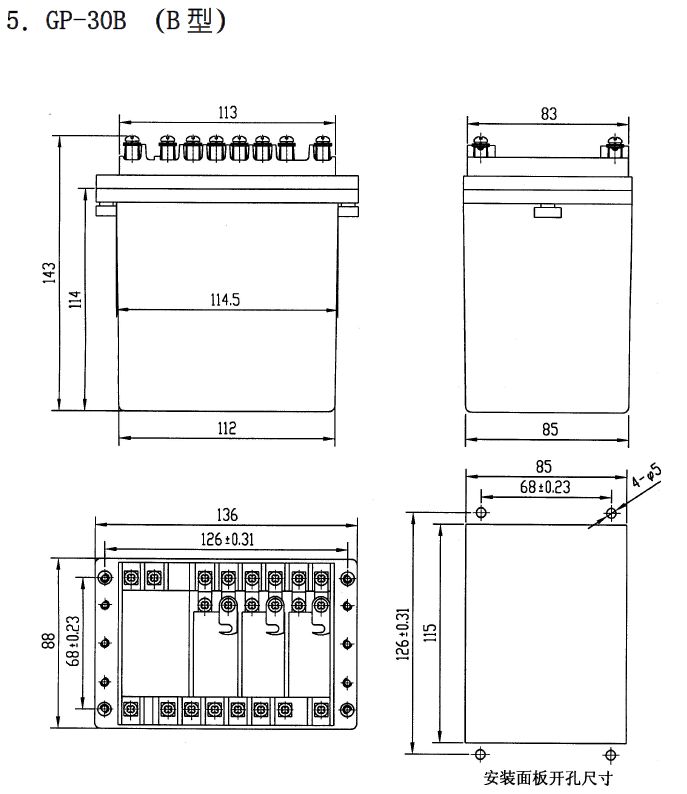

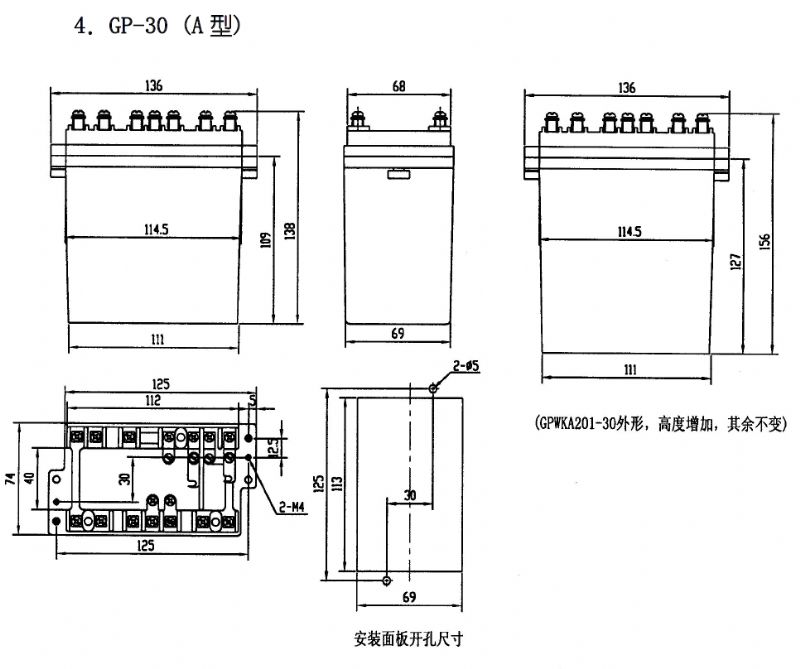

3.外形尺寸图:



例:GPW201-30-V1-A2-F1-P2-O8/O2    866W校正

   三相三线有功功率变送器

       入:100V 5A 50Hz

   辅助电源:AC 220V

      1:0-±5V/0-±866W

      2:0-±20mA/0-±866W
