GPWH/GPKH 有功电能/无功电能变送器

GP以及EP系列电量变送器

产品简介

GPWH型有功电能变送器、GPKH型有功电能变送器是一种测量有功、无功电能的仪器,GPWWH型有功功率/有功电能、GPKKH型无功功率/无功电能组合式变送器是一种既能测量有功(或无功)功率,又能计量有功(或无功)电能的具有双重功能的仪器,是电能计量、节能自动化和计算机电费结算的配套仪器。GP系列电能变送器技术指标完全符合JJG 596-89《电子式电能表》的要求,相对误差小于1%,且具有优异的温度特性和长期稳定性,配以电能显示记录装置,既能用于电网调度系统,又是理想的固态电能表。

在线客服:
分享到:

GPWH/GPKH 有功电能/无功电能变送器

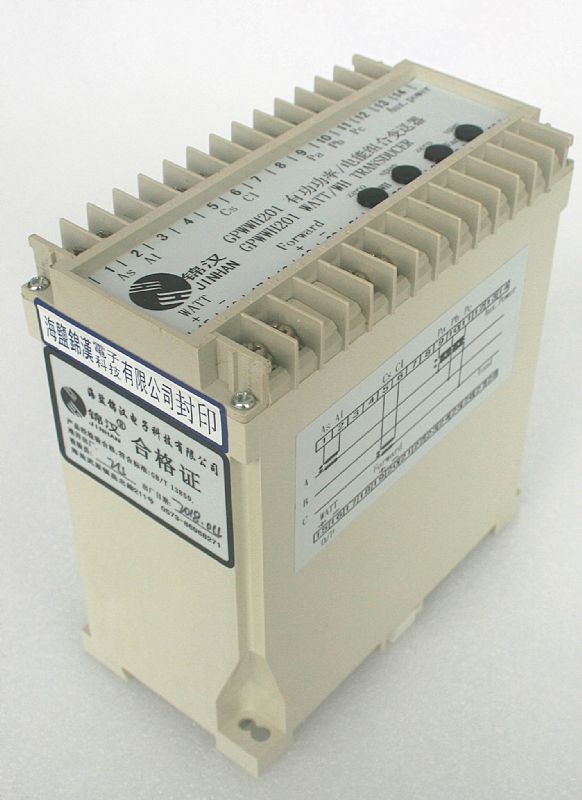

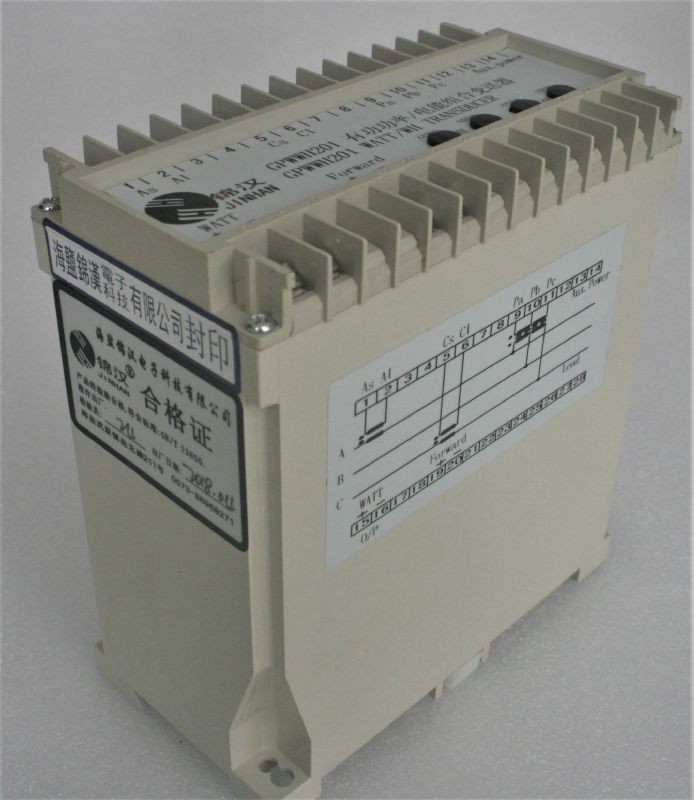

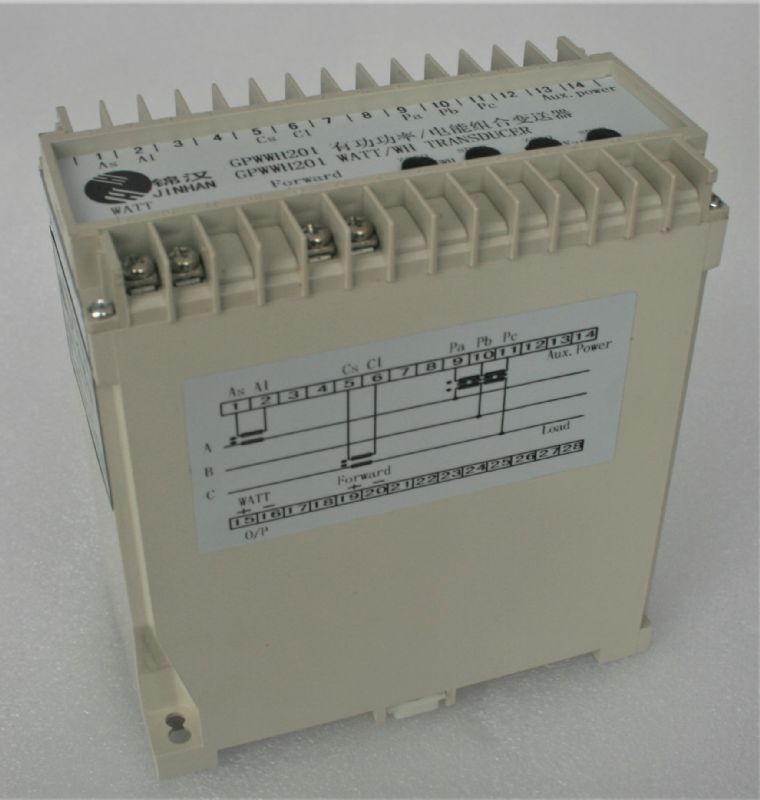

GPWWH 有功功率/有功电能组合式变送器

GPKKH 无功功率/无功电能组合式变送器

1. 概述

GPWH型有功电能变送器、GPKH型有功电能变送器是一种测量有功、无功电能的仪器,GPWWH型有功功率/有功电能、GPKKH型无功功率/无功电能组合式变送器是一种既能测量有功(或无功)功率,又能计量有功(或无功)电能的具有双重功能的仪器,是电能计量、节能自动化和计算机电费结算的配套仪器。GP系列电能变送器技术指标完全符合JJG 596-89《电子式电能表》的要求,相对误差小于1%,且具有优异的温度特性和长期稳定性,配以电能显示记录装置,既能用于电网调度系统,又是理想的固态电能表。

该变送器适用于频率为50Hz、60Hz及特殊频率的单相、三相(平衡负载和不平衡负载)线路,电能以光耦集电极开路或继电器接点二种形式脉冲输出,以适应不同的RTU和电能记录装置。

2.产品型号:

GPWH201三相三线有有功电能变送器

GPKH201三相三线无功电能变送器

GPWWH201三相三线有功功率/有功电能组合变送器

GPKKH201三相三线无功功率/无功电能组合变送器

GPWH301:三相四线有功电能变送器

GPKH301:三相四线无功电能变送器

GPWWH301:三相四线有功功率/电能组合变送器

GPKKH301:三相四线无功功率/电能组合变送器

*有功电能/无功电能准确度:1.0% 相对误差

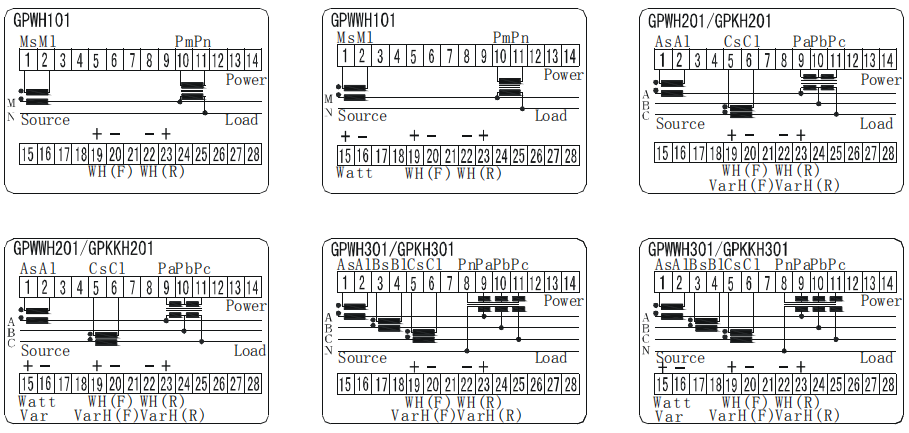

3.产品接线图:

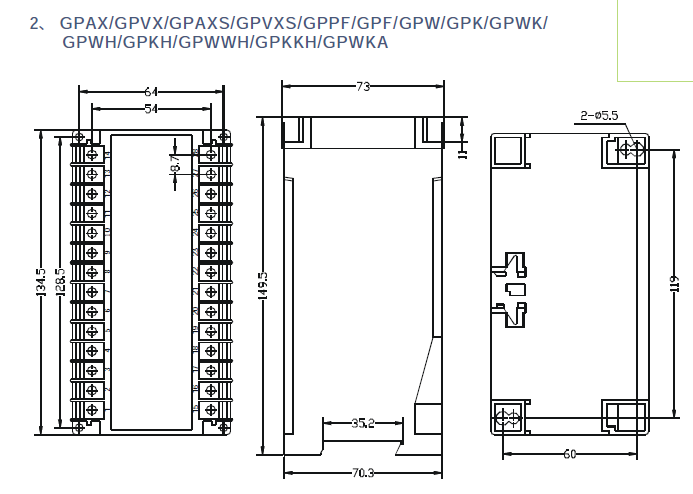

4.外形尺寸图:

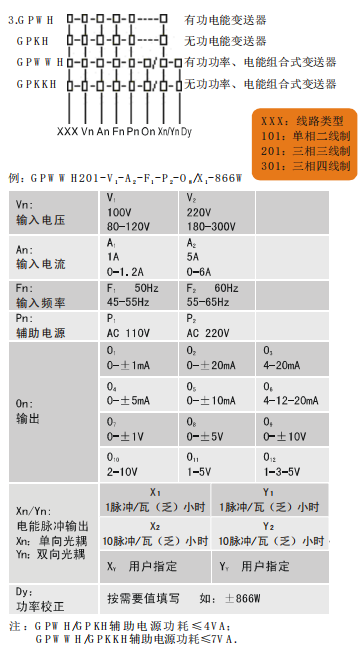

1.选型规范:


2.型号及参数填写示例:


1:GPWH201-V1-A2-F1-P2-X1

      三相三线有功电能变送器

          入:100V 5A 50Hz

      辅助电源:AC 220V

          出:1瓦时/1脉冲      光耦集电极开路方式,单向


2:GPWWH201-V1-A2-F1-P2-O8/Y1       按功率800W,电能1800脉冲/千瓦时校正

     三相三线有功功率电能组合变送器

         入:100V 5A 50Hz

     辅助电源:AC 220V

     功率输出:0-±5V/0-±800W

     电能输出:1800脉冲/千瓦时   光耦集电极开路方式,双向
